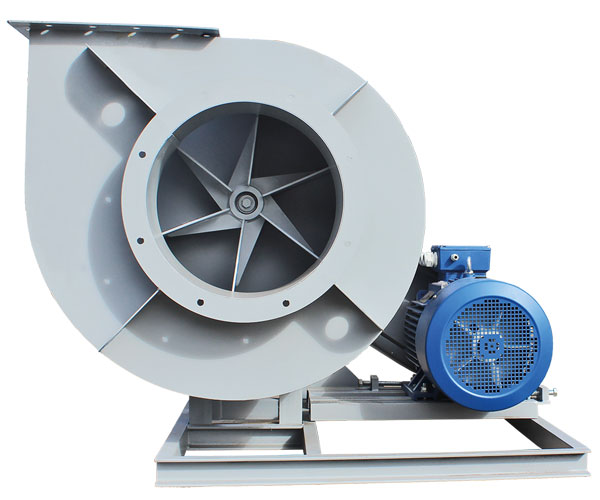

Вентилятор пылевой ВЦП 7-40

✓ Всегда в наличии / под заказ Доставка по всей России
Вентилятор пылевой ВЦП 7-40
Вентилятор пылевой ВЦП 7-40
Техническое описание (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель
Вентилятор пылевой ВЦП 7-40: 13 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 41 148 ₽.

⚙️ Подбор и заказ

41 148 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Вентилятор пылевой ВЦП 7-40 — 13 типоразмеров, 65 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение. Те же машины встречаются под обозначениями ВР 140-40, ВР 100-45, ВРП 115-45.

Назначение

Пылевой радиальный вентилятор для воздуха с механическими примесями: древесной стружкой, металлической пылью, волокном. Рабочее колесо с малым числом прямых лопаток не забивается и не разбалансируется от налипания. Применяется в аспирации деревообработки и металлообработки, в системах пневмотранспорта и на циклонах. Другие обозначения серии — ВР 140-40, ВР 100-45, ВРП 115-45.

Общие сведения и конструкция

  • Основные выпускаемые типоразмеры (номера): 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
  • Варианты конструктивное исполнение: исполнение 1, исполнение 5
  • Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
  • Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
  • Варианты материального исполнения: общепромышленное, коррозионностойкое, взрывозащищённое, взрывозащищённое коррозионностойкое
  • Назначение: системы вентиляции, технологические установки
  • Количество лопаток рабочего колеса: 6
  • Конструктивное исполнение лопаток рабочего колеса: загнутые вперед
  • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
  • Максимальная температура перемещаемой среды: до 80°С
  • Допустимая концентрация пыли и других твёрдых примесей в перемещаемой среде: 600,0 г/м

Технические характеристики

Всего в серии 52 исполнений по 8 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.

ТипоразмерСкорость вращения, об/минНоминальная мощность, кВтНоминальный ток при 380 В (50 Гц), АТип электродвигателяПроизводительность Q min, тыс. м³/чПроизводительность Q max, тыс. м³/чПолное давление Pv min, Па (ρ = 1,2 кг/м³)Полное давление Pv max, Па (ρ = 1,2 кг/м³)Масса вентилятора, кгВиброизоляторы: маркаВиброизоляторы: количествоВиброизоляторы Ex: маркаВиброизоляторы Ex: количество
ВЦП 7-40-2,5, исп. 13 0001,53,580A20,751,41060119026ДО-384ВР 2014
3 0002,24,8580B20,751,52900119028ДО-384ВР 2014
ВЦП 7-40-3,15, исп. 13 0002,24,8580В21,52,751650180058ДО-384ВР 2014
3 0003,06,3490L21,53,501350180064ДО-384ВР 2014
ВЦП 7-40-4, исп. 115005,511,7112М41200340050069090————
30007,514,9112М2247052502600290096ДО-404—4
—1121,2132М22470694520602900116——ВР-202—
ВЦП 7-40-5, исп. 1, 5150036,7100S41655552467698598ДО-40—ВР-201—
30001528,8160S23450729536574308168————
—18,534,7160M23450929533144308175—4—4
—2241180S234501096730494308236————
—3055,4180M234501155729724308253————
18105,511,7112M42180712611271639171————
20307,515,6132S42392785014202062198—4——
22851122,5132M42693899617962613207ДО-41——4
25751530,1160S43029980023003306228——ВР-203—
270018,534,7160М232001060025003650228————
ВЦП 7-40-6,3, исп. 1, 3, 59605,512,9132S624008420480760192————
14607,515,6132S43610885015001760195ДО-414ВР-2034
14601122,5132M436101280011201760204————
14007,515,6132S43200900014001600252————
—1122,5132M432001100012001600261————
16151122,5132M436501000018502200261————
—1530,1160S436501260015502200282ДО-42——4
——————————4ВР-203—
17001530,1160S439001330017502400282————
181018,536,5160M441001410020002700312————
20403057,5180M446001600025003450370————
22853769,9200M451001795031504250420ДО-43——6
ВЦП 7-40-8, исп. 1, 3, 5—5,512,9132S63900105009501150281ДО-42———
—7,517,2132M63900150007501150294—4——
—18,536,5160M460001500022502650344——ВР-203—
14702243,2180S460001900020502650377————
—3057,5180M460002350017502650402———6
9607,517,2132M63900150007501150362————
11351122,5132M445001630010501550361————
12001532,2160M649001900011501750425————
128518,538,3180M651002050013502000450————
132018,536,5160M452002010014002100412————
14502243,2180S460002000018502550445————
—————————ДО-434ВР-2036
15203057,5180M461502400019002850470————
16153769,9200M466002520021503150520————
16703769,9200M468002500023503400520————
17004587200L499002680024003550540————
181055100,3225M474002890026504000615————
190055100,3225M477002900030504400615————
ВЦП 7-40-10, исп. 175011,025,5160M89,024,57801100430ДО-448ВР 2038
1 00022,044,7200M612,632,814002000590ДО-448ВР 2038
1 50075,0138,3250S418,046,837004500730ДО-448ВР 20310
ВЦП 7-40-12,5, исп. 175030,063,0225М818,048,612801700690ДО-448ВР 20310
1 00075,0142,0280S623,764,823003200970ДО-448ВР 20310

Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.

Габаритные и присоединительные размеры

Чертежи приведены для всех типоразмеров серии (26 шт.). Выберите типоразмер:

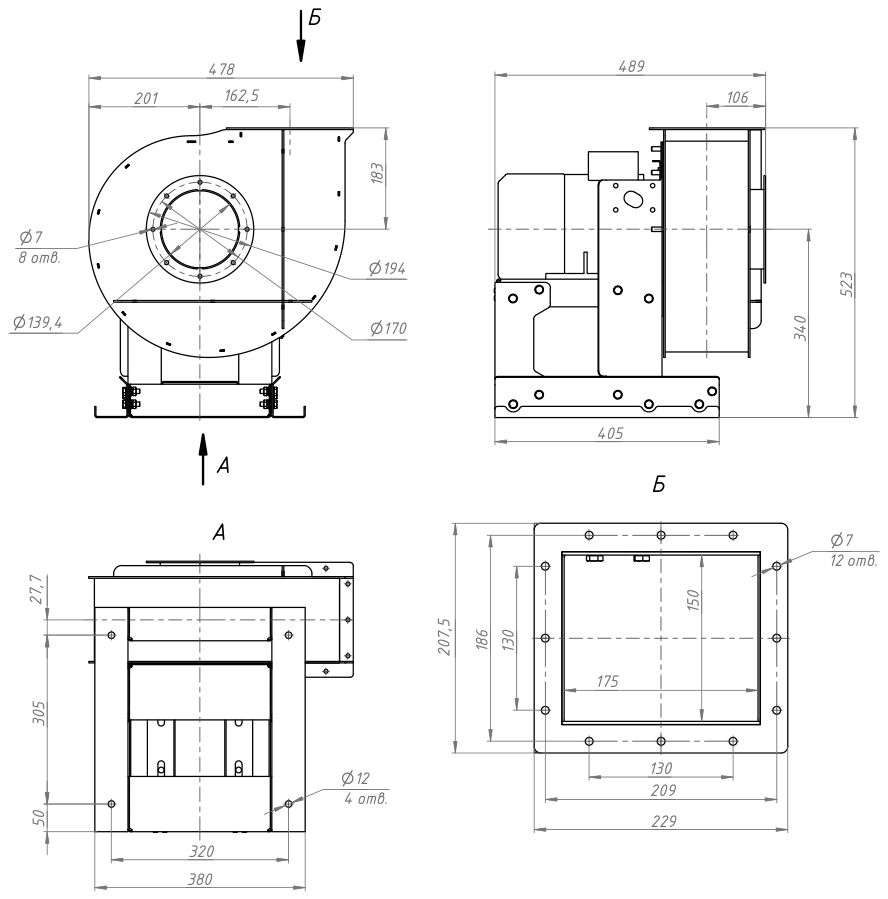

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №2,5 исп. 1
ВЦП 7-40-2,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

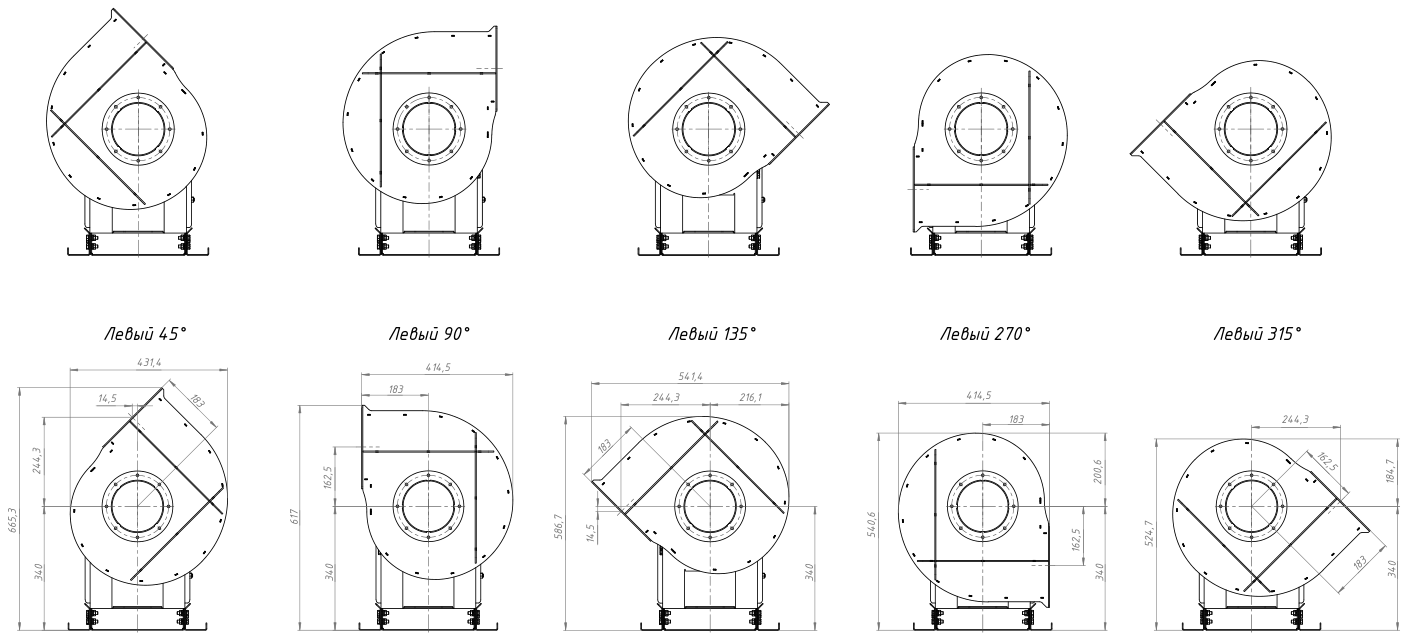

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №2,5 исп. 1 · 2
ВЦП 7-40-2,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

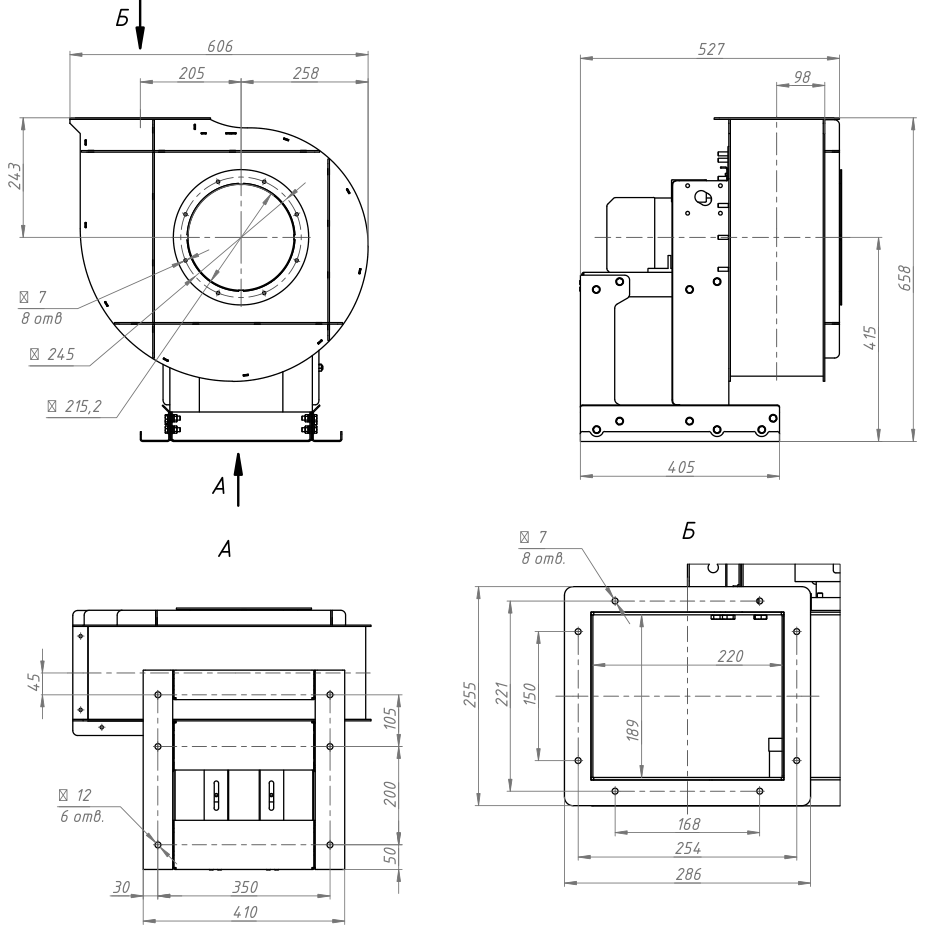

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №3,15 исп. 1
ВЦП 7-40-3,15, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

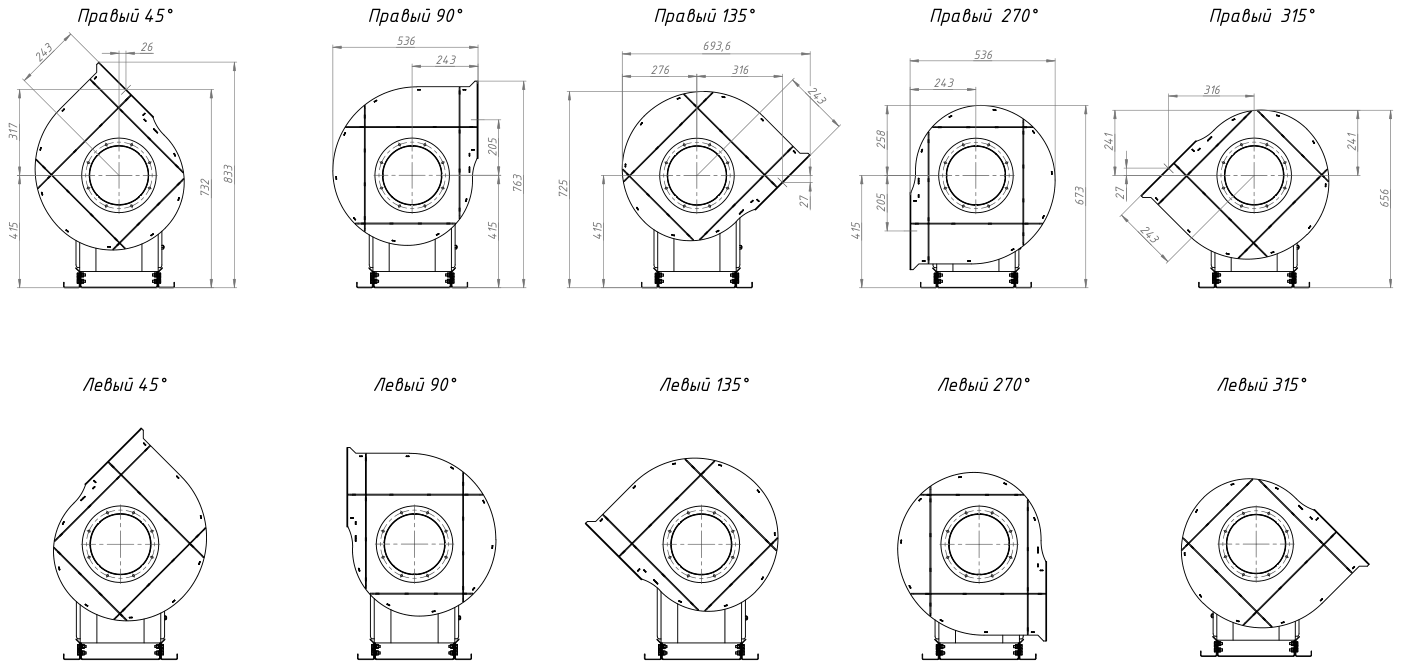

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №3,15 исп. 1 · 2
ВЦП 7-40-3,15, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

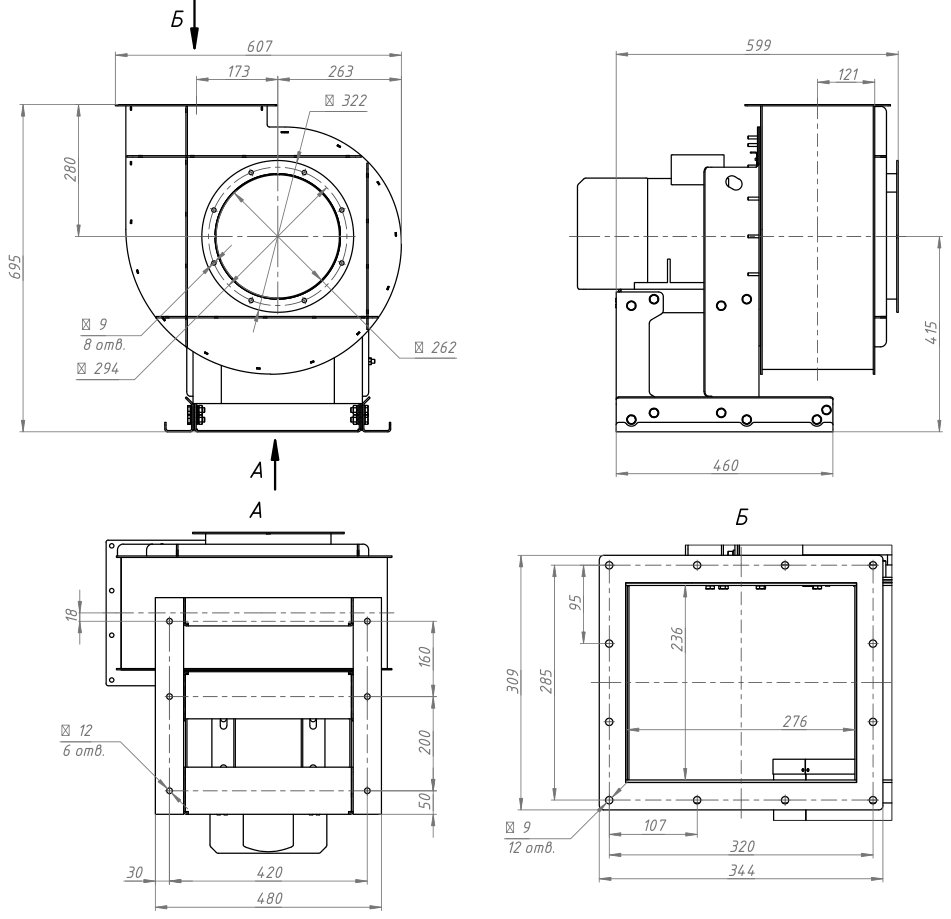

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №4 исп. 1
ВЦП 7-40-4, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

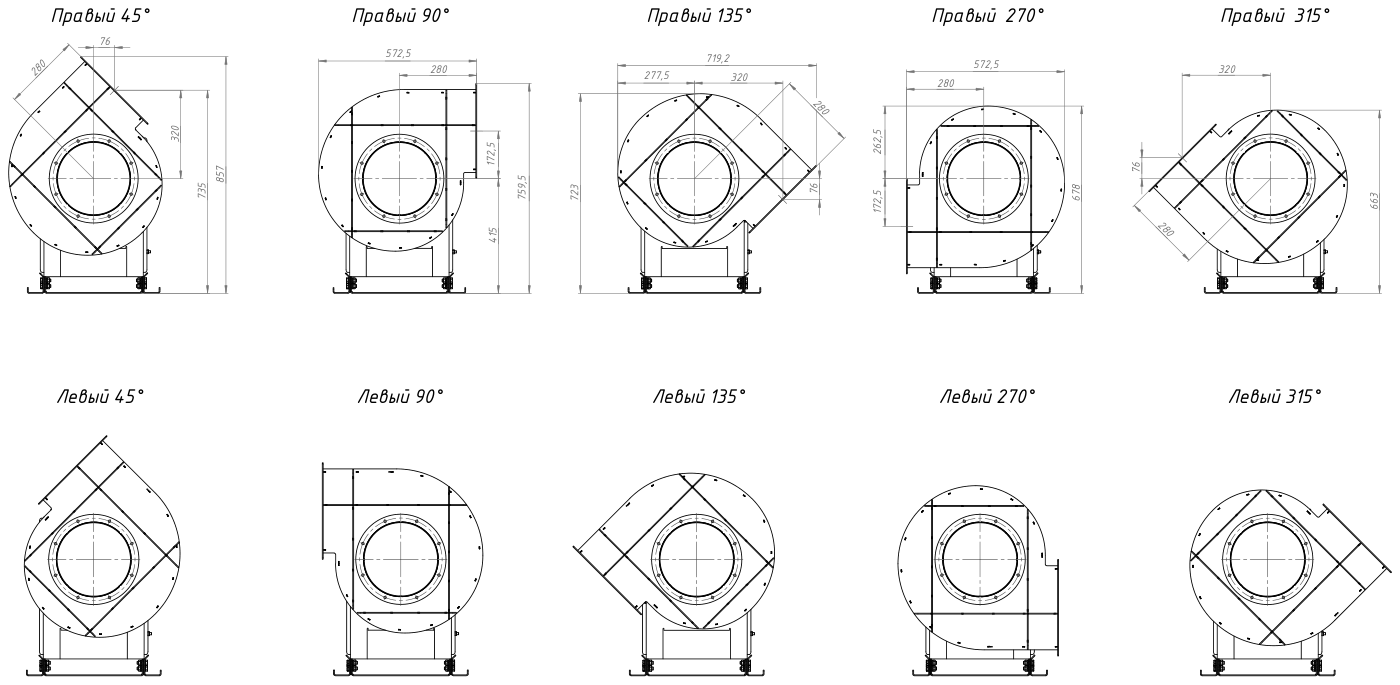

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №4 исп. 1 · 2
ВЦП 7-40-4, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

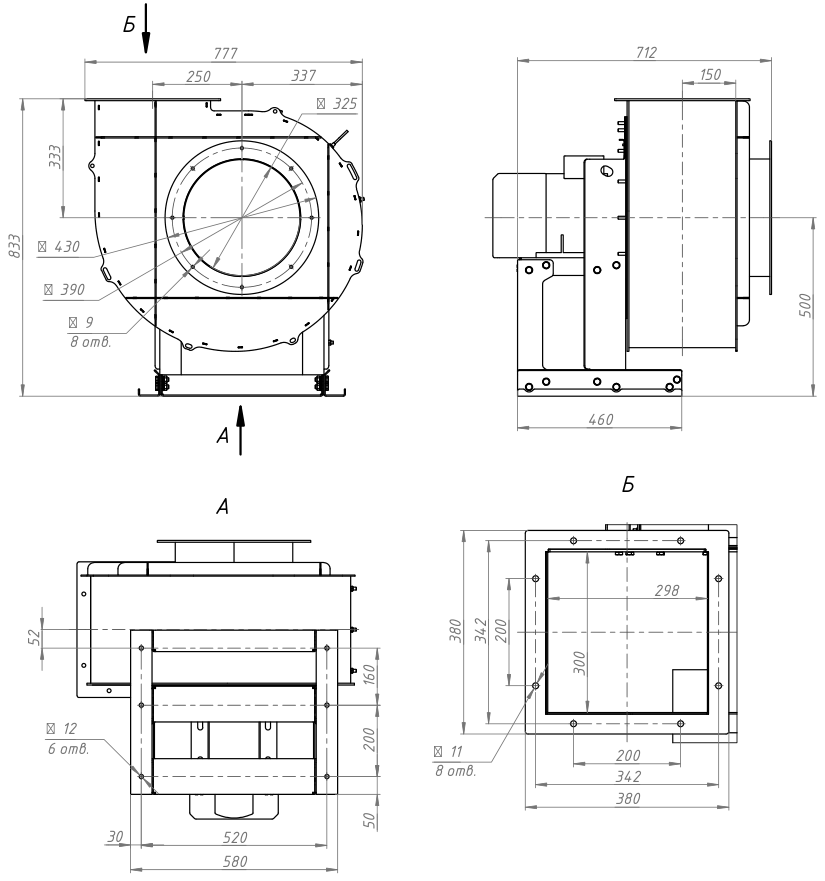

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №5 исп. 1
ВЦП 7-40-5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

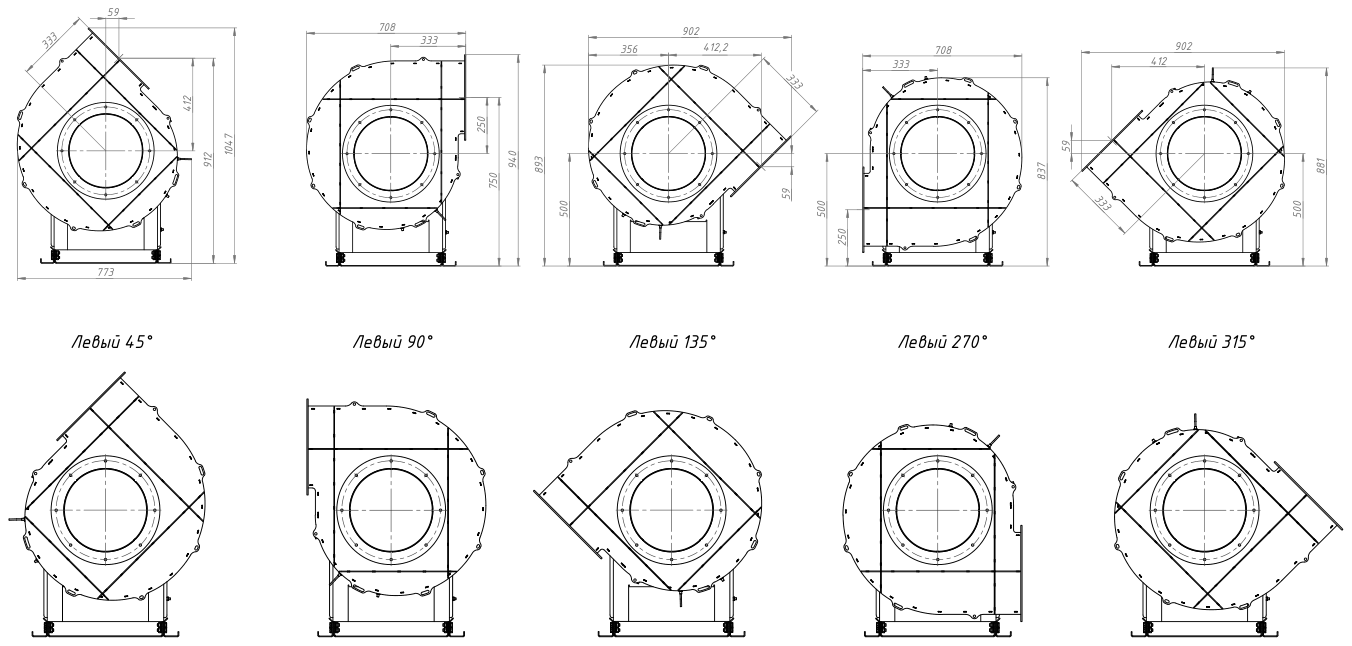

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №5 исп. 1 · 2
ВЦП 7-40-5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

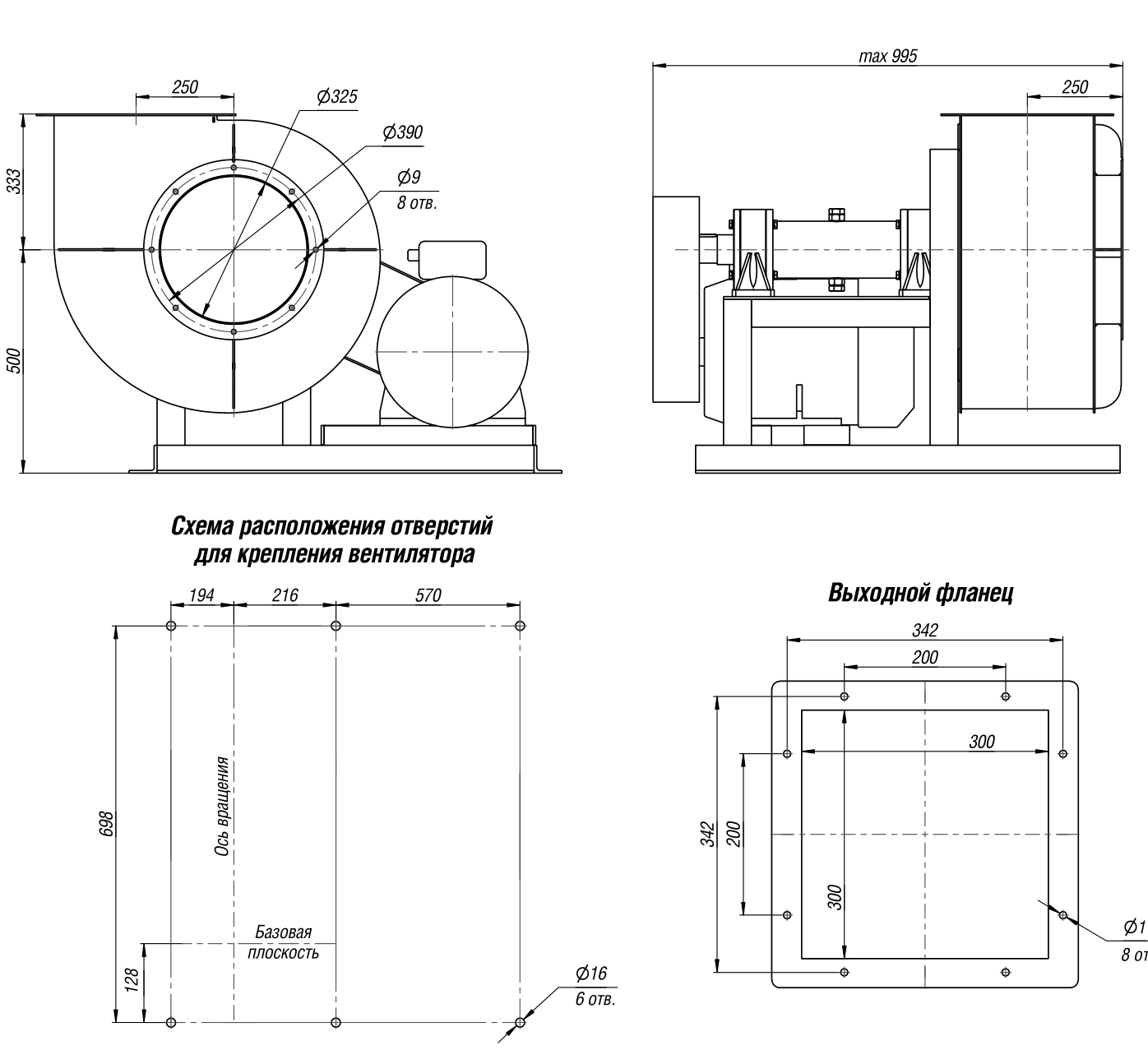

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №5 исп. 5
ВЦП 7-40-5, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

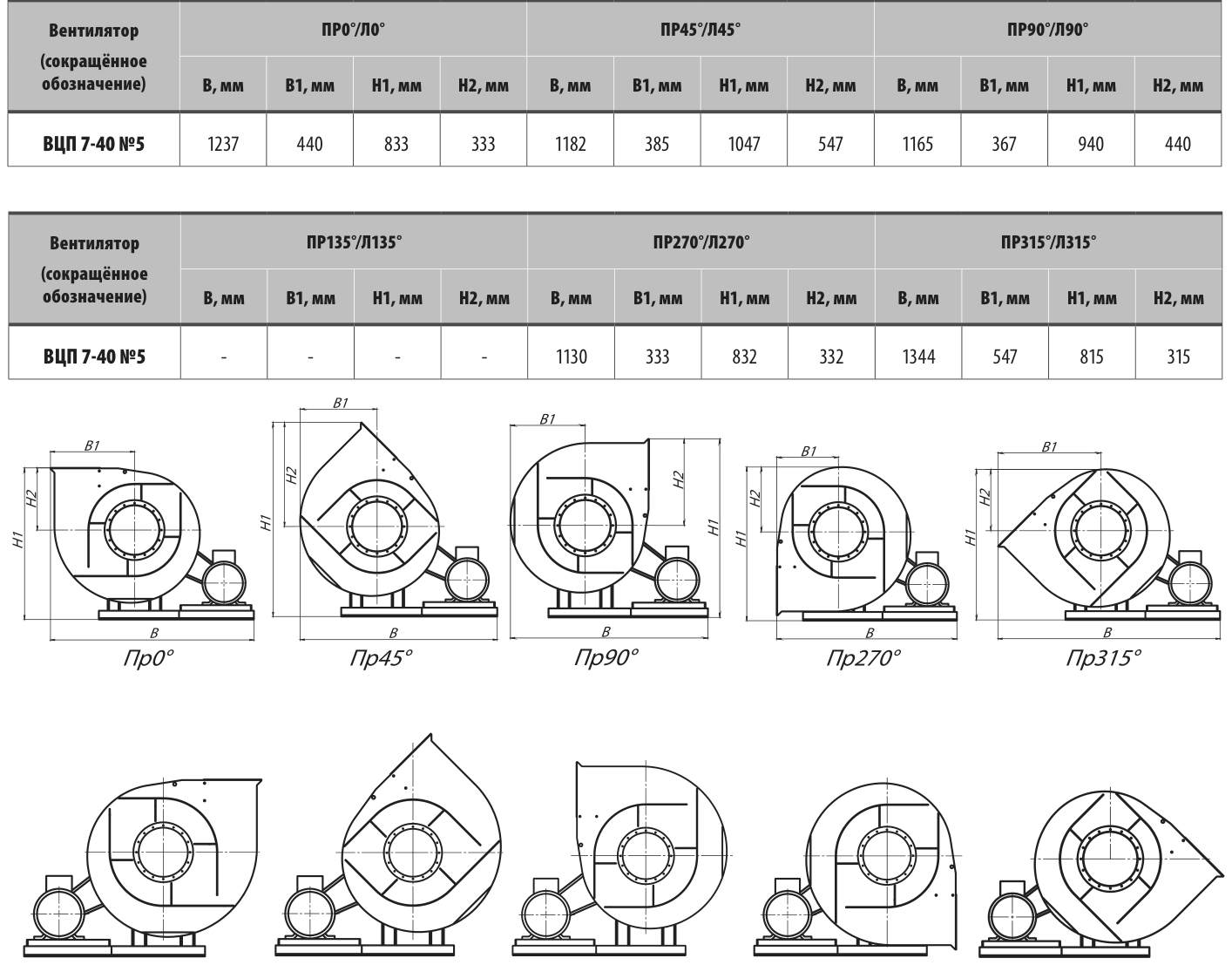

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №5 исп. 5 · 2
ВЦП 7-40-5, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

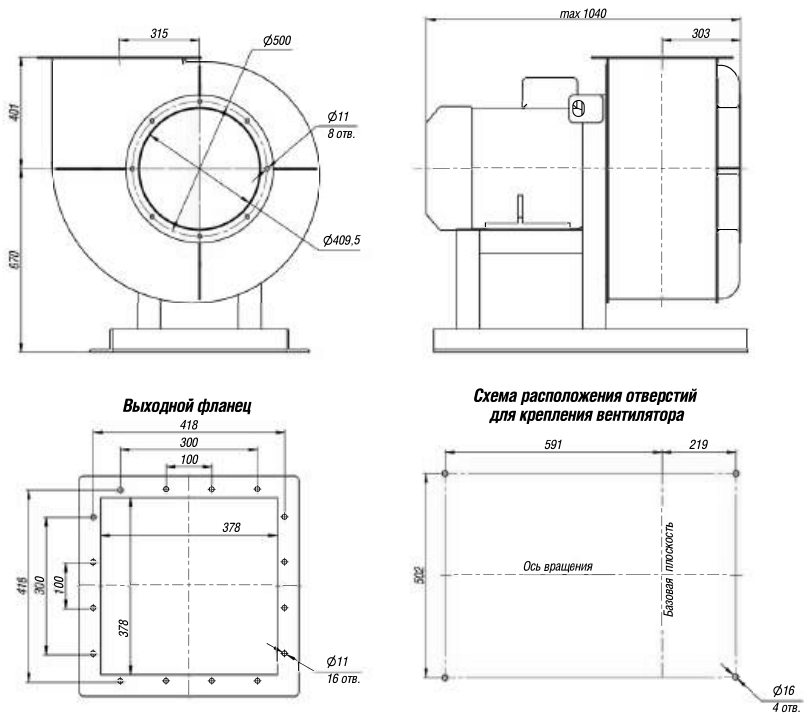

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №6,3 исп. 1
ВЦП 7-40-6,3, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №6,3 исп. 1 · 2
ВЦП 7-40-6,3, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

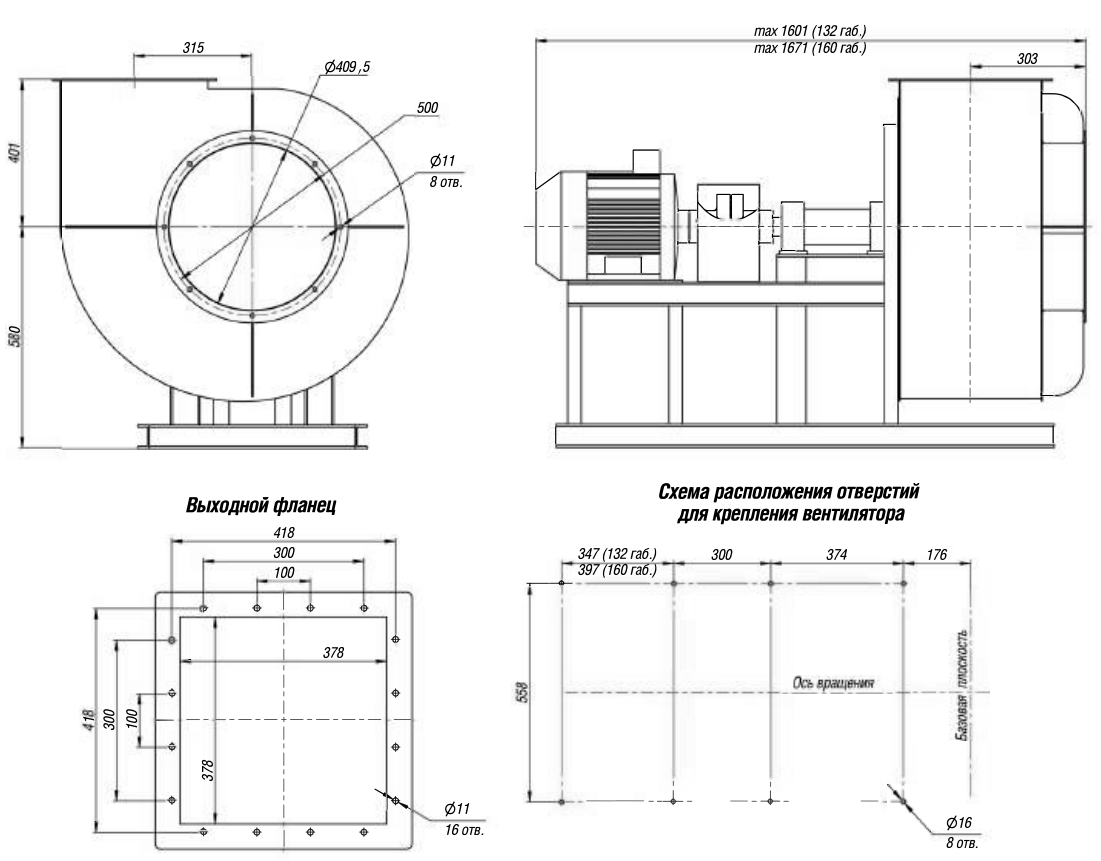

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №6,3 исп. 3
ВЦП 7-40-6,3, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №6,3 исп. 3 · 2
ВЦП 7-40-6,3, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

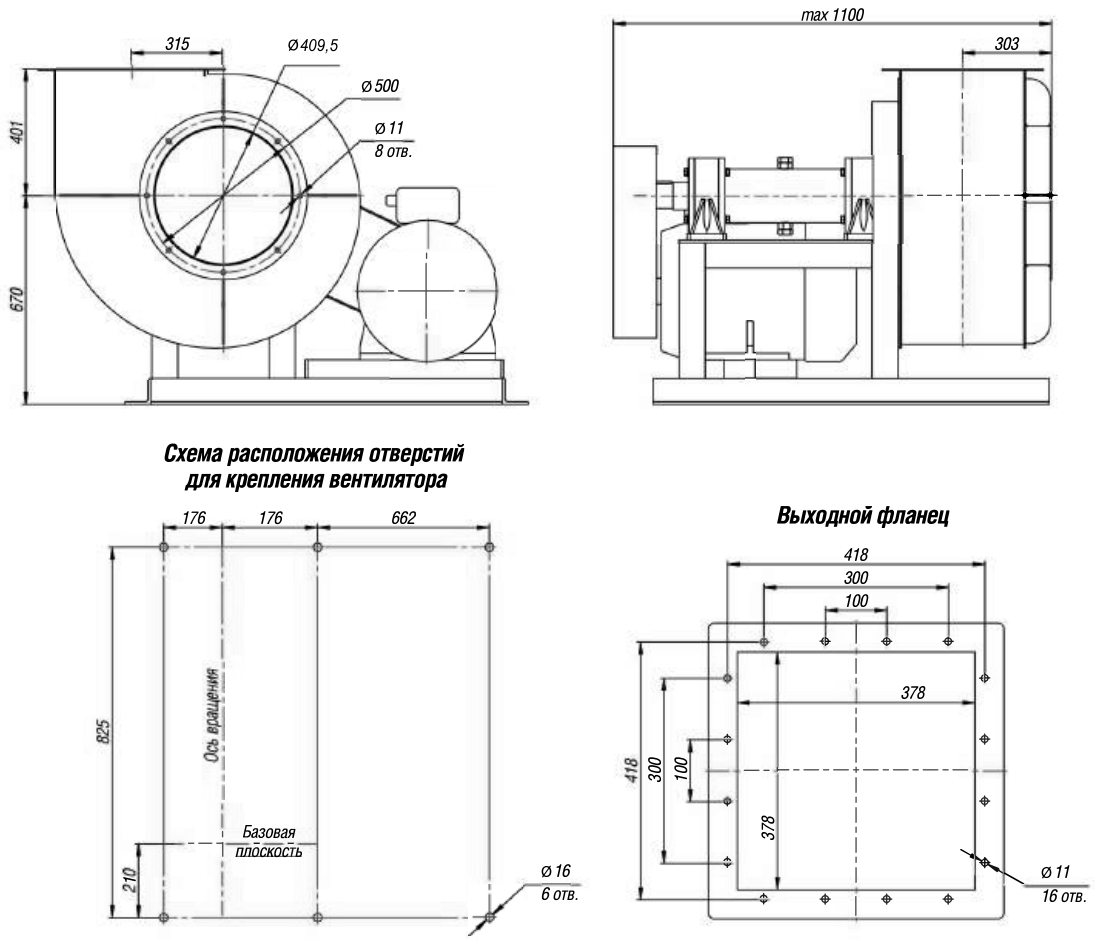

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №6,3 исп. 5
ВЦП 7-40-6,3, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

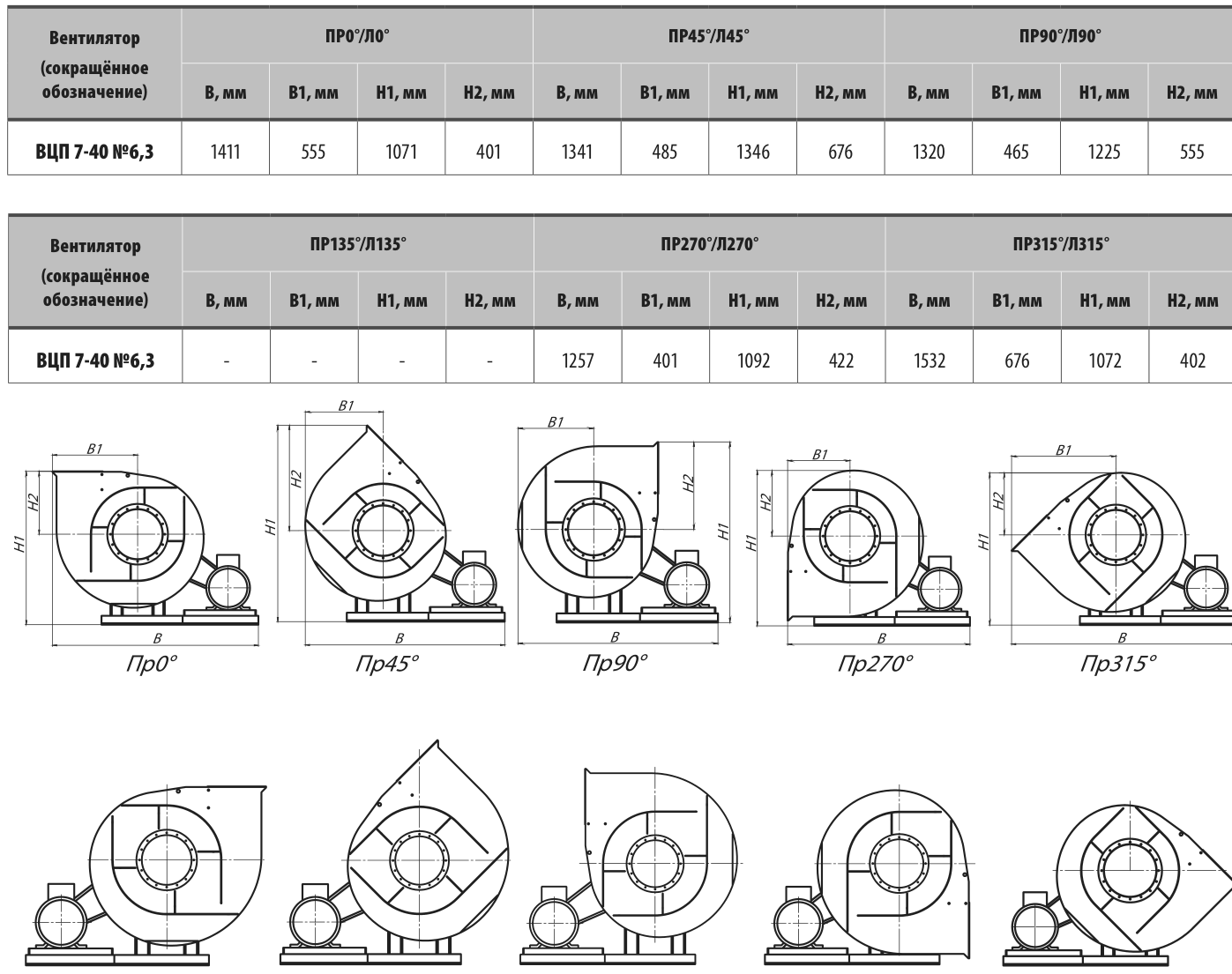

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №6,3 исп. 5 · 2
ВЦП 7-40-6,3, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

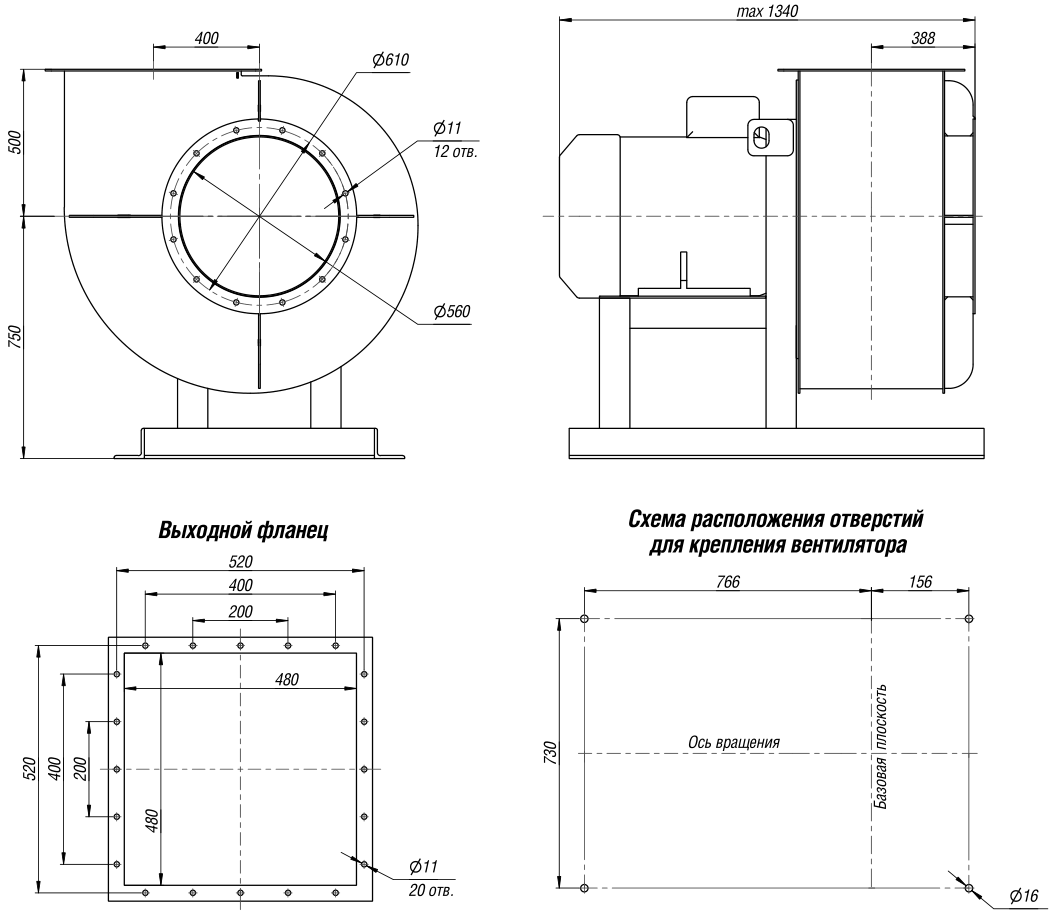

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №8 исп. 1
ВЦП 7-40-8, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №8 исп. 1 · 2
ВЦП 7-40-8, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

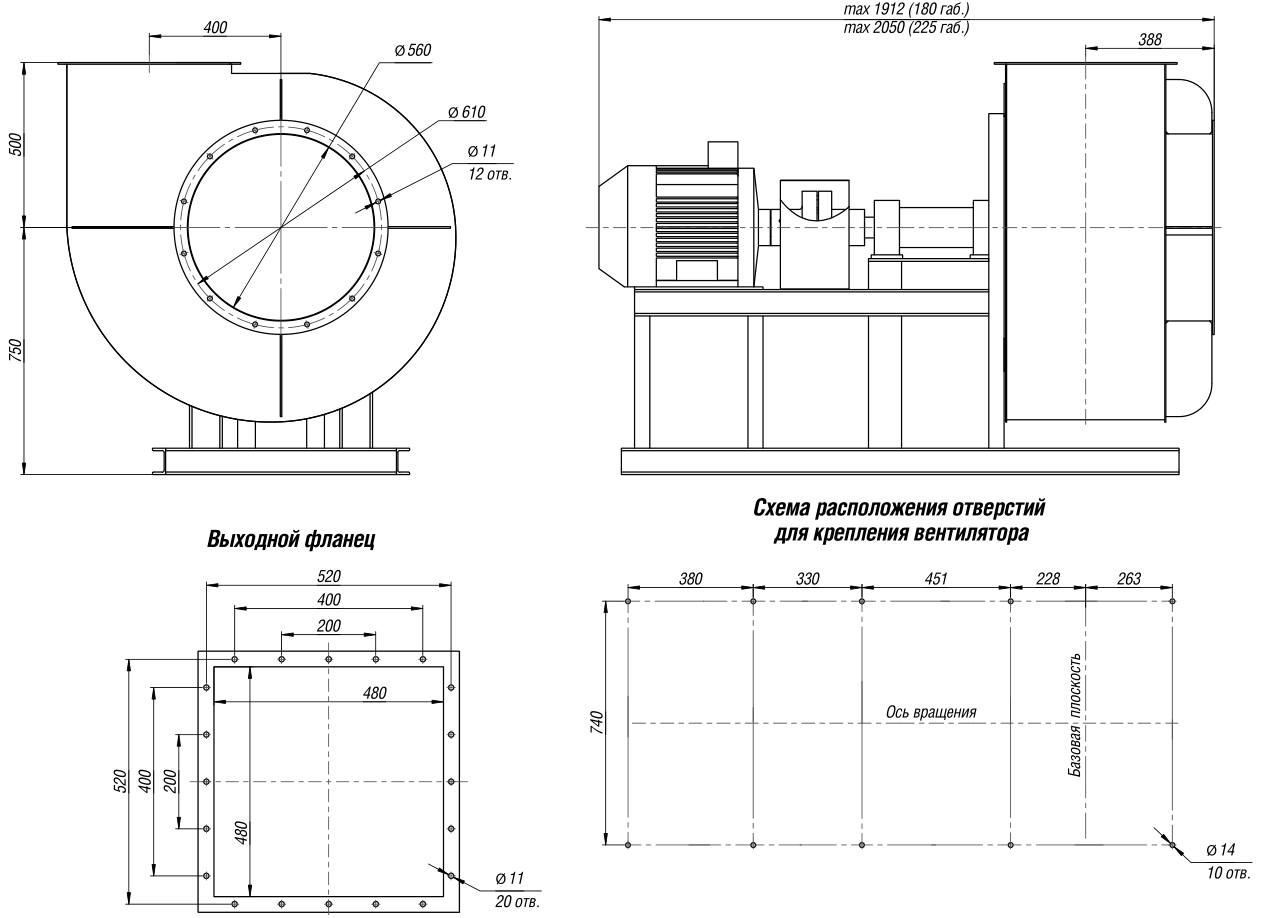

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №8 исп. 3
ВЦП 7-40-8, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №8 исп. 3 · 2
ВЦП 7-40-8, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

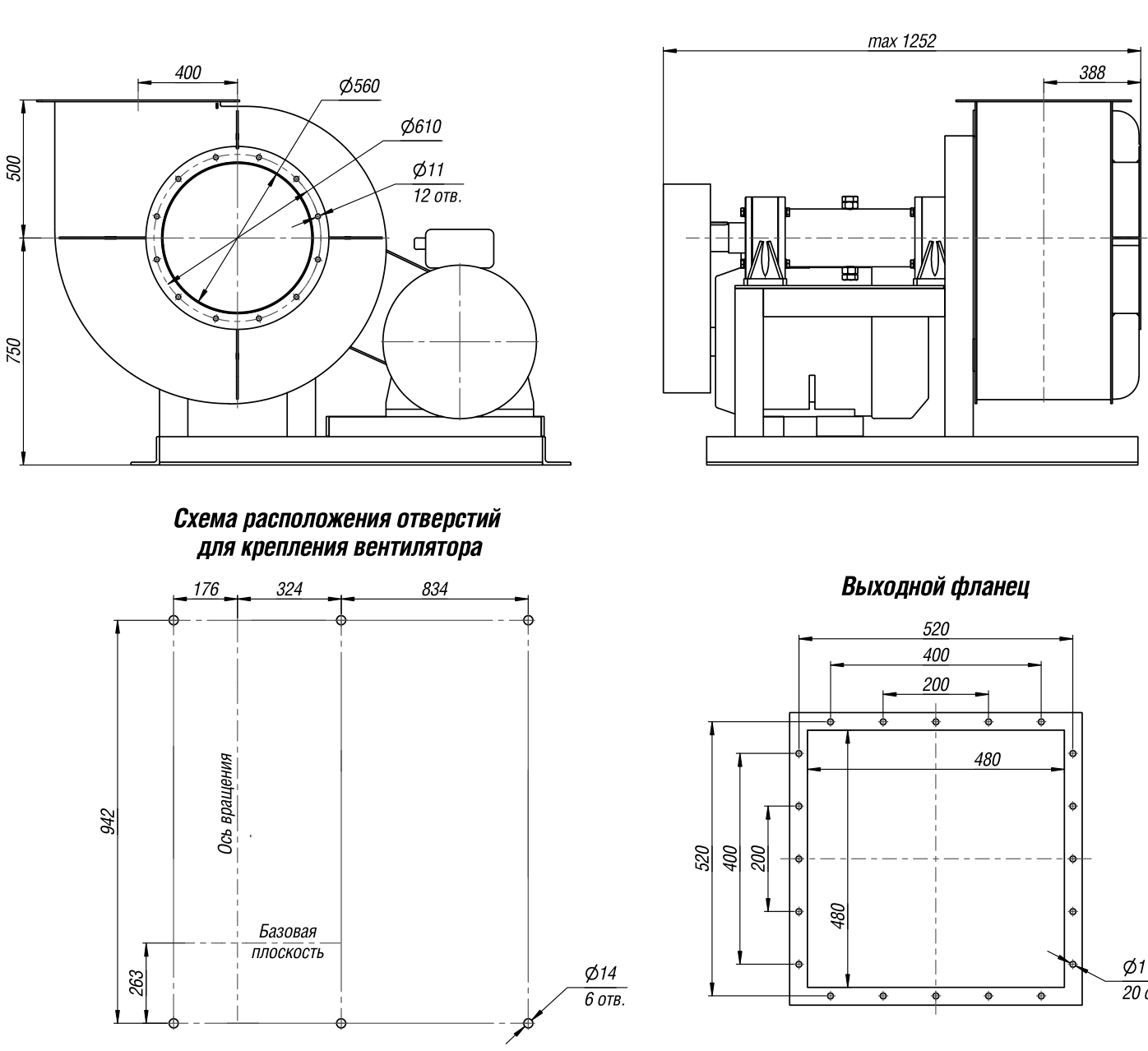

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №8 исп. 5
ВЦП 7-40-8, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

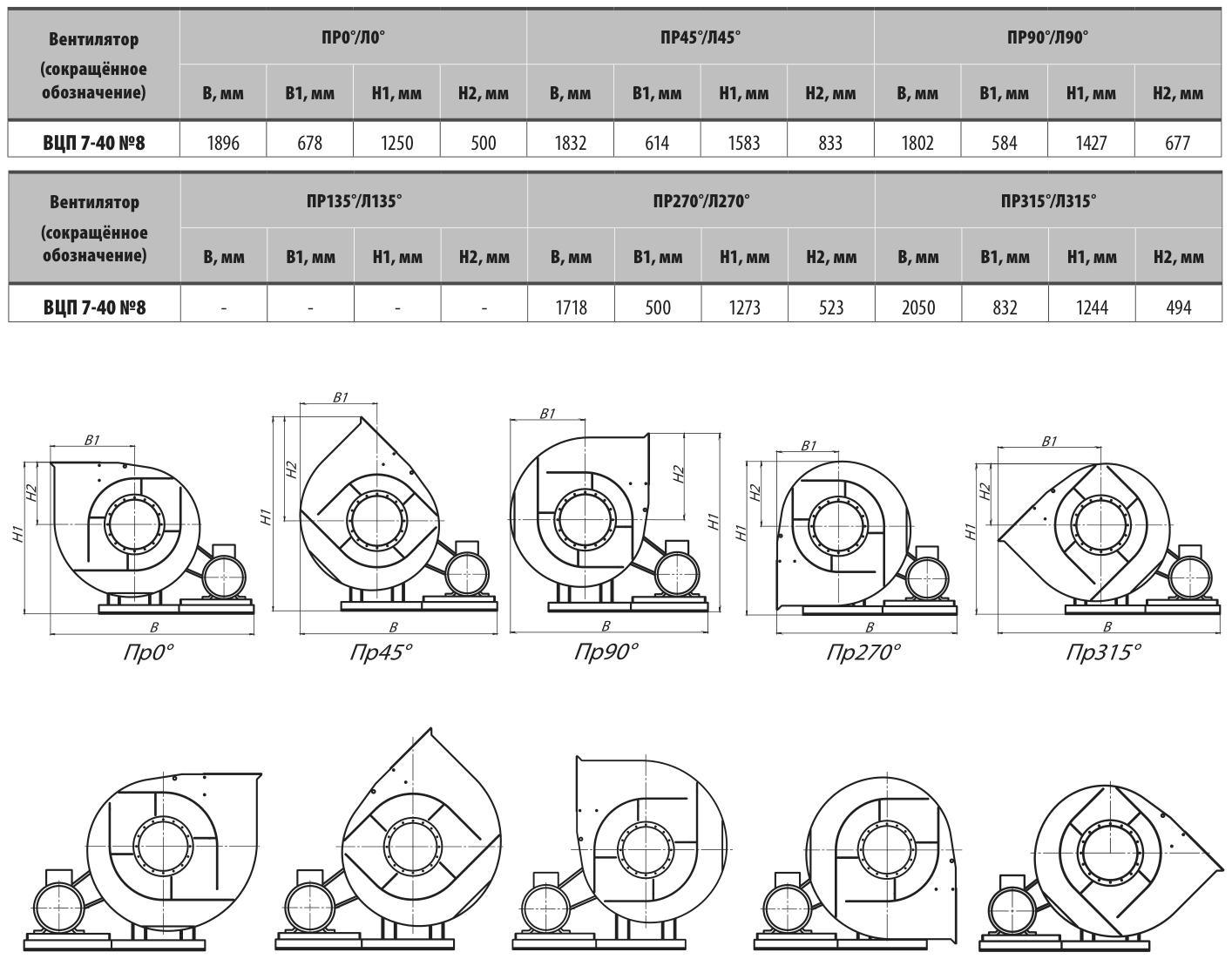

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №8 исп. 5 · 2
ВЦП 7-40-8, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

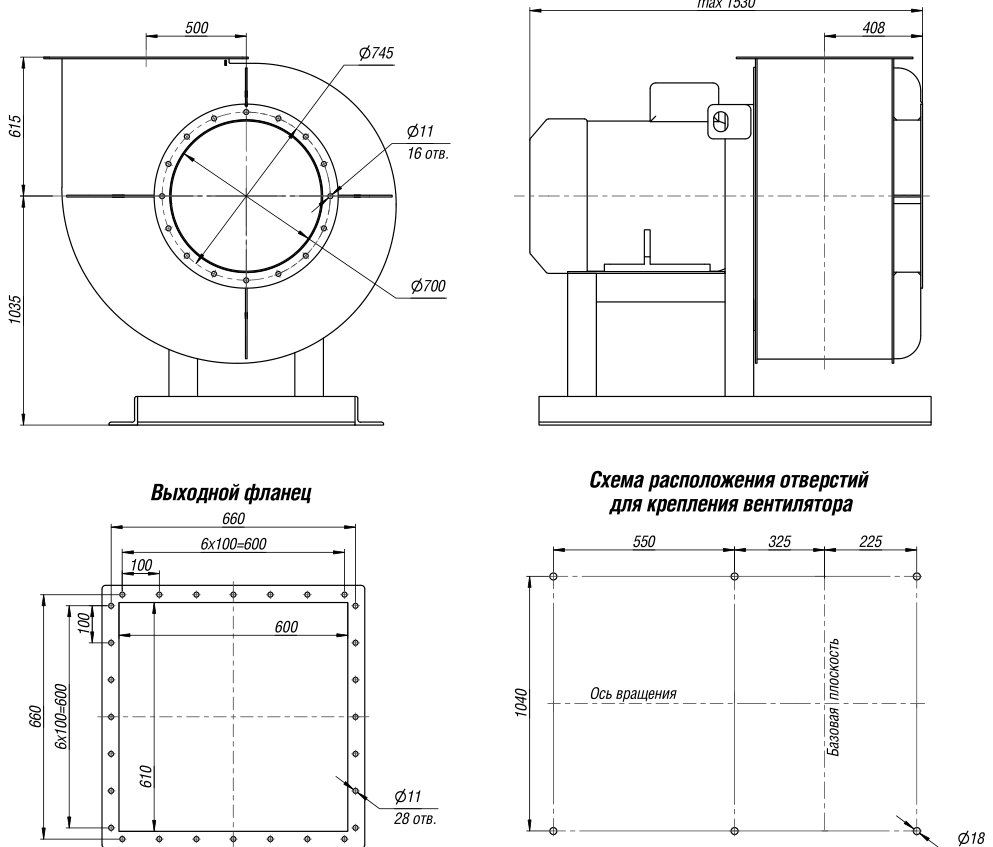

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №10 исп. 1
ВЦП 7-40-10, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №10 исп. 1 · 2
ВЦП 7-40-10, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

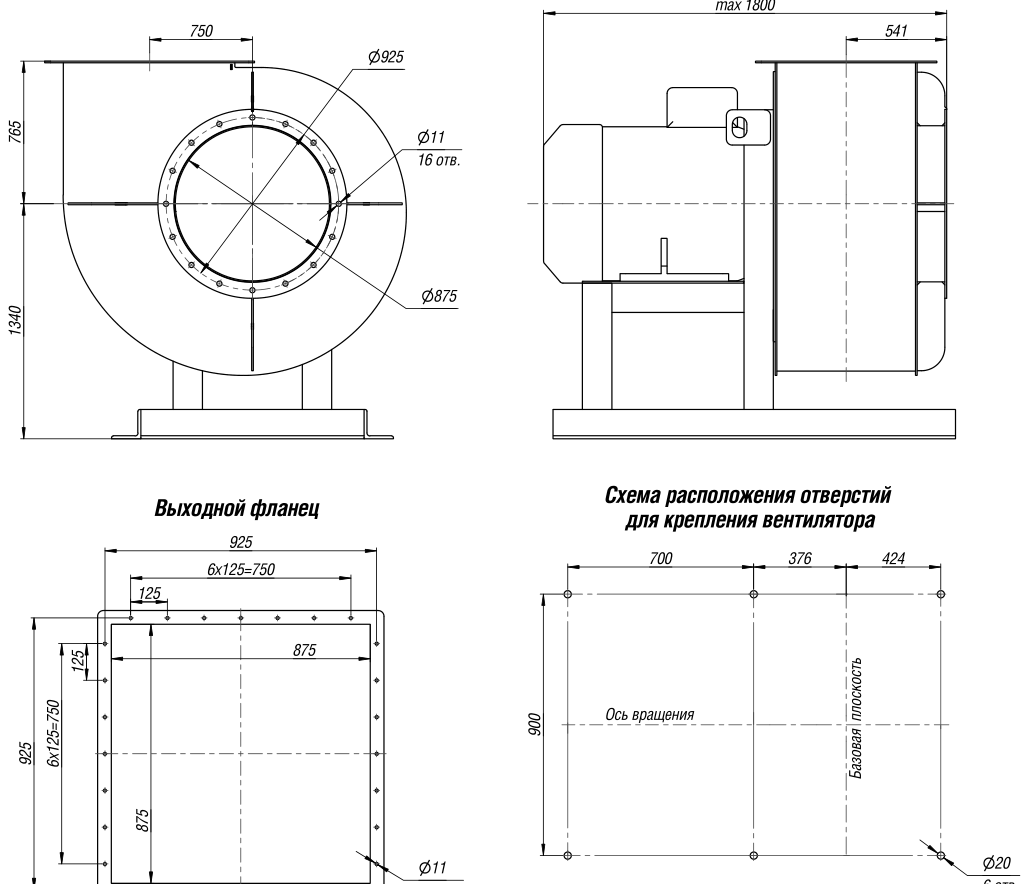

Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №12,5 исп. 1
ВЦП 7-40-12,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор пылевой ВЦП 7-40 №12,5 исп. 1 · 2
ВЦП 7-40-12,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.

Комплектация

Изделие в сбореУсиленное рабочее колесо, корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке

Документация

PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров
