Технические данные
Характеристики
Тип вентилятораВсе, Радиальные
Подробно
Описание

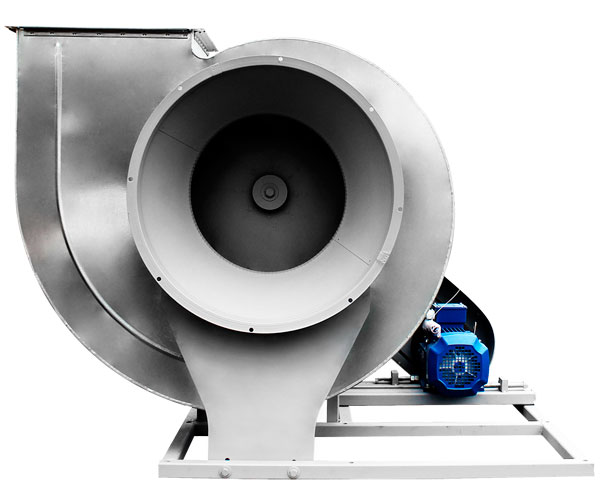

Вентилятор радиальный ВР 280-46 — 11 типоразмеров, 80 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение. Те же машины встречаются под обозначениями ВЦ 14-46, ВР 300-45, ВЦ 9-55.
Назначение
Радиальный вентилятор среднего давления. Работает там, где сеть воздуховодов создаёт заметное сопротивление: разветвлённые системы вентиляции, установки очистки воздуха, технологические линии. Встречается также под обозначениями ВЦ 14-46, ВР 300-45 и ВЦ 9-55.
Системы кондиционирования воздуха
Системы вентиляции производственных, общественных и жилых зданий
Технологические установки различного назначения: перемещение воздуха и других газопаровоздушных смесей, с содержанием пыли и других твердых примесей не более 0,1 г/м, не содержащих липких и волокнистых материалов
Другие производственные и санитарно-технические цели Вентиляторы радиальные среднего давления ВР 280-46 и аналоги изготавливаются по 1-ой и 5-ой схемам исполнения. Производительность от 600 м/ч до 120 000 м/ч, полное давление от 250 Па до 3000 Па. Вентиляторы среднего давления применяют в системах, где требуется стабильность аэродинамических параметров и введены жесткие ограничения на габаритные размеры. Не рекомендуется использовать эти вентиляторы при работе на всасывание и для параллельной работы без элементов сети.
Общие сведения и конструкция
Среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Лопатки рабочего колеса-загнутые вперед
Количество лопаток рабочего колеса – 32
Направление вращения – правое и левое
Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У), тропического (Т) первой (1),второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
Допустимая температура окружающей среды от – 60°С до + 40°С Нормативные документы
ТУ 28.25.20-005-55528260-2021 для общеобменного исполнения,
ТУ 28.25.20-002-55528260-2021 для взрывозащищённого исполнения
Технические характеристики
Всего в серии 87 исполнений по 10 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Частота вращения, об/мин
Установленная мощность, кВт
Тип электродвигателя
Производительность, тыс. м³/ч
Полное давление, Па
Масса, кг
ВР 280-46-2,5, исп. 1
1450
0,37
63B4
0,89 - 1,20
410 - 470
25
1450
0,55
71А4
0,89 - 1,90
410 - 520
28
1450
0,75
71В4
0,89 - 2,40
410 - 510
29
1450
1,1
80А4
0,89 - 2,55
410 - 495
33
2900
2,2
80B2
1,80 - 2,45
1600 - 1830
27
2900
3
90L2
1,80 - 3,20
1600 - 2040
43
2900
4
100S2
1,80 - 3,90
1600 - 2100
51
2900
5,5
100L2
1,80 - 4,90
1600 - 2000
56
2900
7,5
112М2
1,80 - 5,10
1600 - 2000
71
ВР 280-46-3,15, исп. 1
960
0,37
71А6
1,18 - 1,60
320 - 370
38
960
0,55
71B6
1,18 - 2,61
320 - 405
40
960
0,75
80А6
1,18 - 3,35
320 - 390
47
960
1,1
80B6
1,18 - 3,55
320 - 380
50
—
—
—
—
—
—
1450
1,1
80А4
1,79 - 2,60
710 - 860
43
1450
1,5
80B4
1,79 - 3,40
710 - 910
46
1450
2,2
90L4
1,79 - 4,80
710 - 900
53
1450
3
100S4
1,79 - 5,4
710 - 890
65
ВР 280-46-4, исп. 1
960
1,1
80B6
2,55 - 3,55
540 - 625
65
960
1,5
90L6
2,55 - 4,75
540 - 680
67
960
2,2
100L6
2,55 - 6,60
540 - 690
77
960
3
112МА6
2,55 - 7,55
540 - 660
87
—
—
—
—
—
—
1450
4
100L4
3,81 - 5,45
1230 - 1480
77
1450
5,5
112M4
3,81 - 6,85
1230 - 1580
89
1450
7,5
132S4
3,81 - 10,3
1230 - 1565
117
1450
11
132М4
3,81 - 11,4
1230 - 1550
129
ВР 280-46-5, исп. 1
960
4
112MB6
5,0 - 8,40
860 - 1070
131
960
5,5
132S6
5,0 - 11,15
860 - 1150
153
960
7,5
132M6
5,0 - 14,15
860 - 1120
162
960
11
160S6
5,0 - 16,0
860 - 1095
217
1450
11
132M4
7,50 - 10,8
1980 - 2380
163
1450
15
160S4
7,50 - 14,5
1980 - 2500
214
1450
18,5
160M4
7,50 - 17,0
1980 - 2540
223
1450
22
180S4
7,50 - 19,0
1980 - 2580
253
1450
30
180M4
7,50 - 24,5
1980 - 2500
276
ВР 280-46-6,3, исп. 1
725
5,5
132М8
7,50 - 12,6
790 - 980
192
725
7,5
160S8
7,50 - 17,3
790 - 1040
252
725
11
160М8
7,50 - 23,0
790 - 1020
268
725
15
180М8
7,50 - 24,6
790 - 990
308
960
11
160S6
10,1 - 15,6
1390 - 1640
253
960
15
160М6
10,1 - 20,5
1390 - 1790
263
960
18,5
180М6
10,1 - 24,4
1390 - 1820
312
960
22
200М6
10,1 - 28,0
1390 - 1810
346
960
30
200L6
10,1 - 33,1
1390 - 1780
380
ВР 280-46-6,3, исп. 5
400
2,2
подбор
4,20 - 13,1
240 - 300
232
470
4
подбор
4,80 - 15,8
330 - 415
232
540
5,5
подбор
5,51 - 18,0
435 - 550
232
620
7,5
подбор
6,42 - 20,5
580 - 710
232
700
11
подбор
7,21 - 23,5
720 - 910
232
800
15
подбор
8,23 - 26,5
950 - 1200
232
900
22
подбор
9,31 - 30,0
1200 - 1510
232
1000
30
подбор
10,5 - 33,1
1480 - 1880
232
1100
37
подбор
11,6 - 36,4
1800 - 2400
232
ВР 280-46-8, исп. 1
725
15
180М8
15,3 - 24,1
1250 - 1530
433
725
18,5
200М8
15,3 - 27,5
1250 - 1580
469
725
22
200L8
15,3 - 32,0
1250 - 1640
503
725
30
225М8
15,3 - 41,0
1250 - 1630
575
725
37
250S8
15,3 - 48,1
1250 - 1600
666
960
37
225М6
20,5 - 33,8
2200 - 2750
568
960
45
250S6
20,5 - 40,0
2200 - 2850
645
960
55
250М6
20,5 - 47,1
2200 - 2900
678
960
75
280S6
20,5 - 59,1
2200 - 2850
1037
960
90
280М6
20,5 - 65,4
2200 - 2800
963
ВР 280-46-8, исп. 5
300
3
подбор
6,25 - 20,1
220 - 275
410
350
5,5
подбор
7,41 - 24,1
295 - 375
410
400
7,5
подбор
8,51 - 27,2
380 - 490
410
450
11
подбор
9,54 - 30,3
480 - 610
410
500
15
подбор
10,7 - 34,5
600 - 760
410
560
18,5
подбор
11,9 - 38,1
750 - 960
410
620
22
подбор
13,3 - 42,5
910 - 1190
410
680
30
подбор
14,3 - 46,1
1110 - 1400
410
750
45
подбор
16,0 - 51,2
1380 - 1710
410
820
55
подбор
17,5 - 55,5
1600 - 2010
410
880
75
подбор
18,2 - 60,0
1820 - 2480
410
ВР 280-46-10, исп. 5
410
22
подбор
16,8 - 55,1
620 - 810
600
460
30
подбор
19,1 - 60,2
790 - 1040
600
520
45
подбор
22,1 - 69,1
1000 - 1280
600
—
—
—
—
—
—
570
55
подбор
23,5 - 75,1
1200 - 1600
600
630
75
подбор
26,1 - 84,3
1450 - 1950
600
700
110
подбор
28,4 - 94,5
1810 - 2420
600
ВР 280-46-12,5, исп. 5
330
37
подбор
26,7 - 85,2
640 - 800
752
360
45
подбор
28,9 - 93,5
760 - 940
752
400
55
подбор
32,5 - 100,1
930 - 1230
752
440
75
подбор
36,1 - 111,5
1150 - 1500
752
490
110
подбор
40,0 - 127,5
1400 - 1870
752
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.

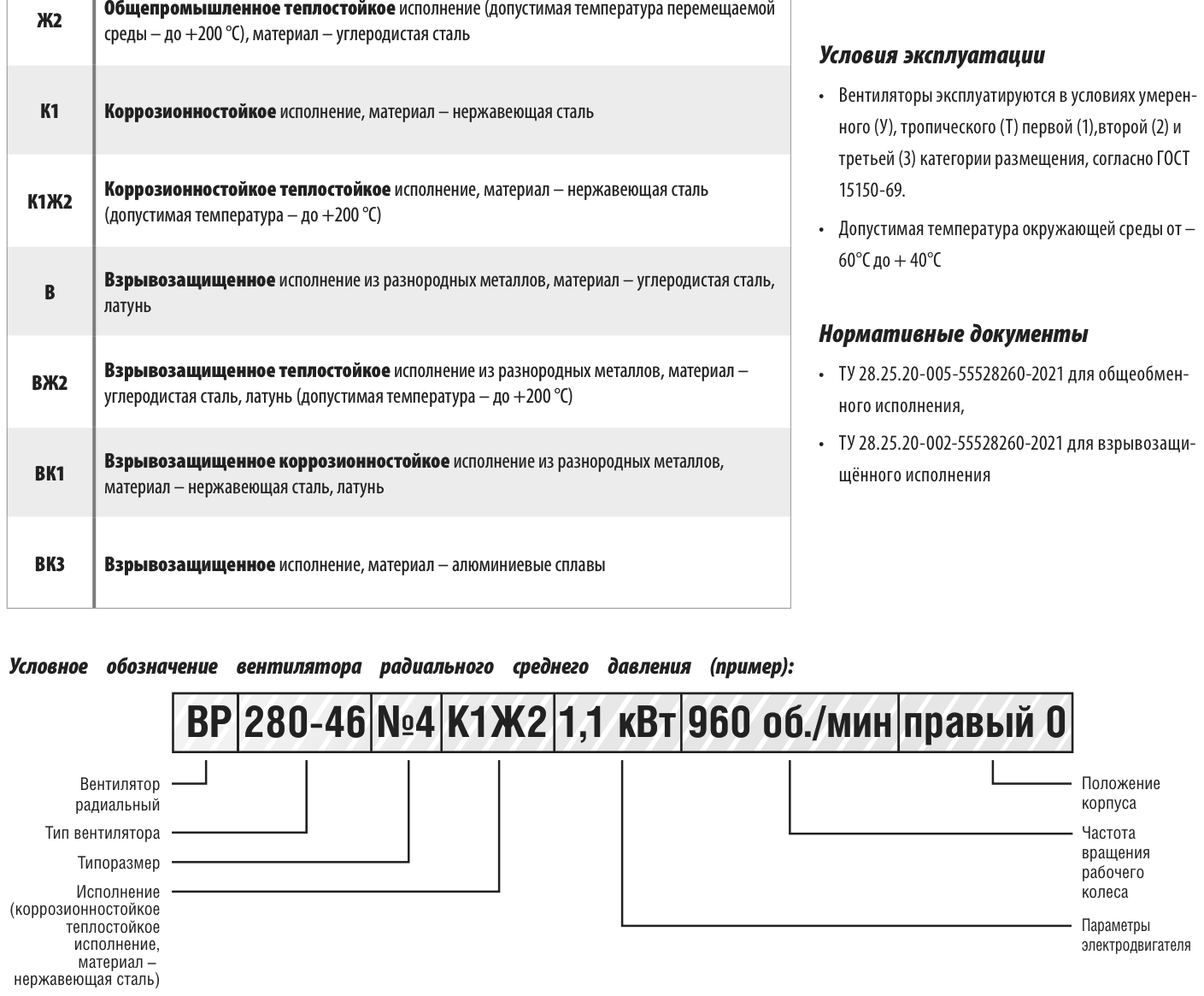

Варианты изготовления
индекс
Назначение и материалы
–
Общепромышленное исполнение, материал – углеродистая сталь
Ж2
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200 °С), материал – углеродистая сталь
К1
Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °С)
В
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °С)
ВК1
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3
Взрывозащищенное исполнение, материал – алюминиевые сплавы

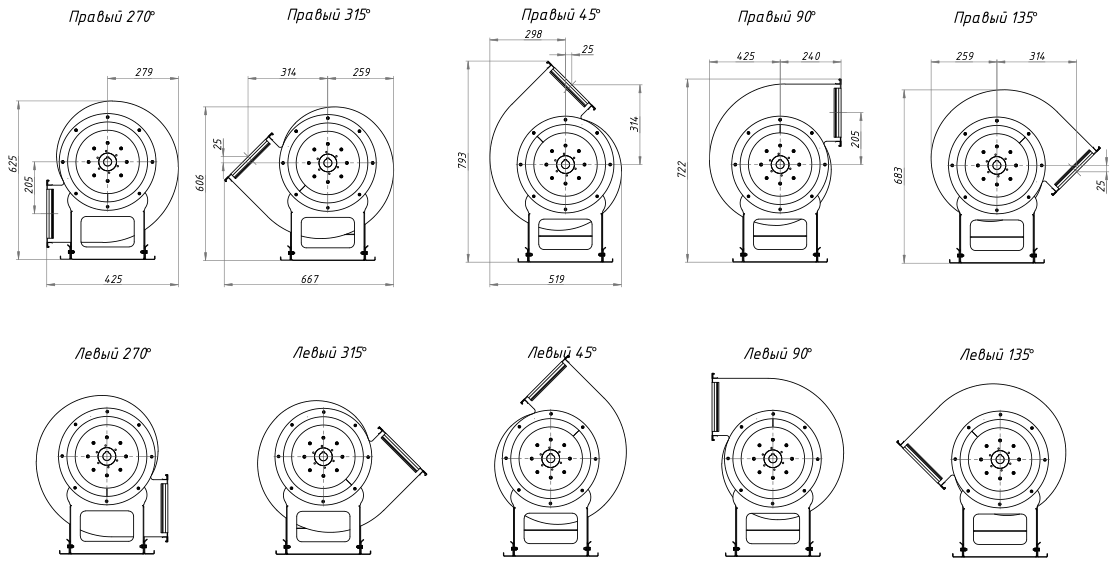

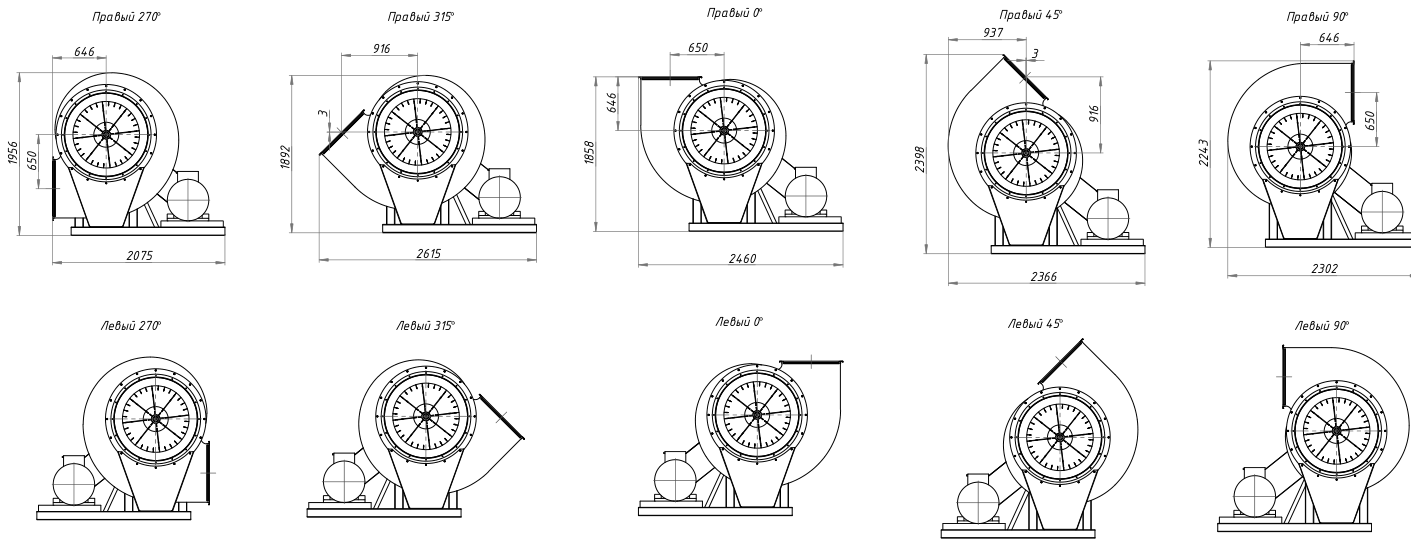

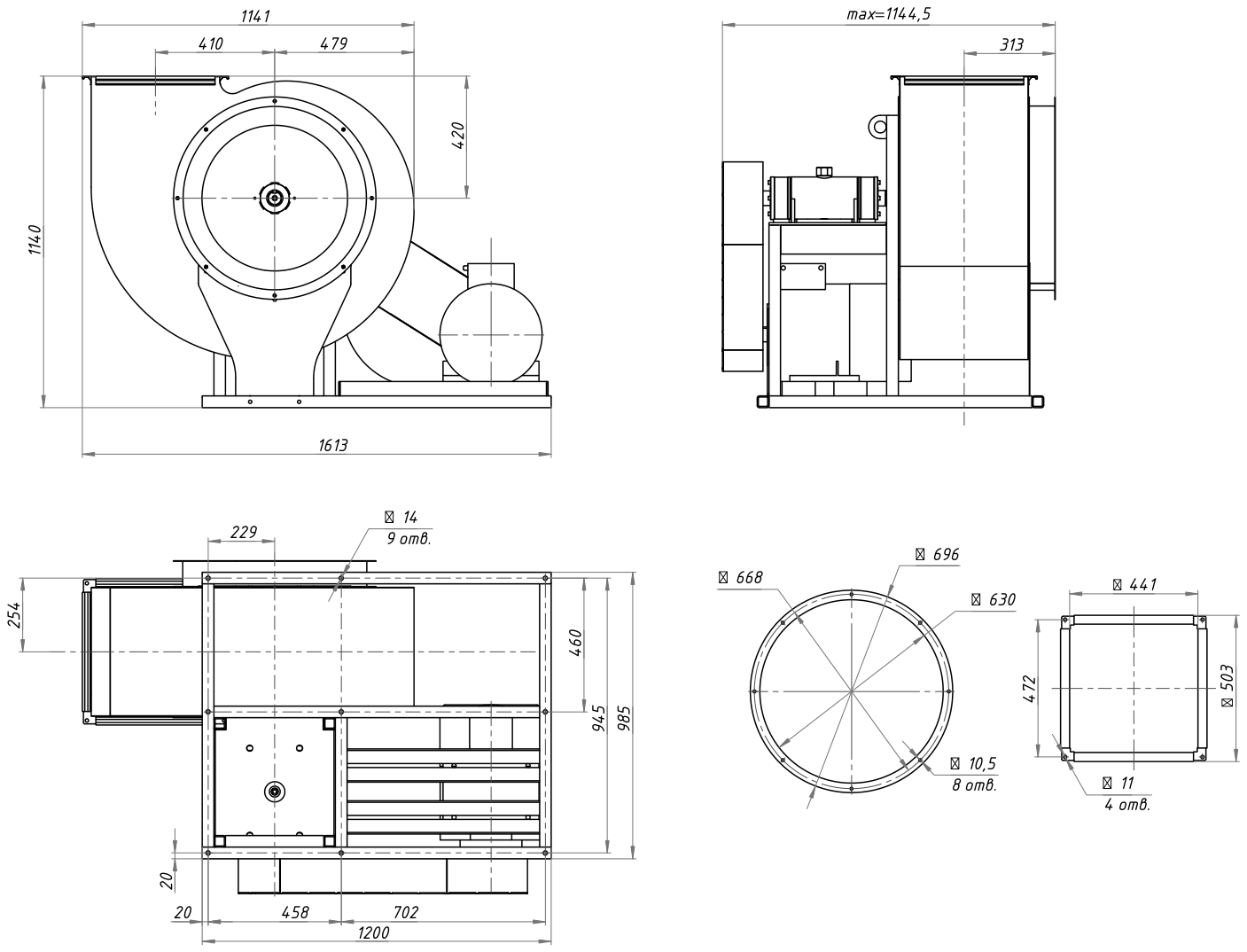

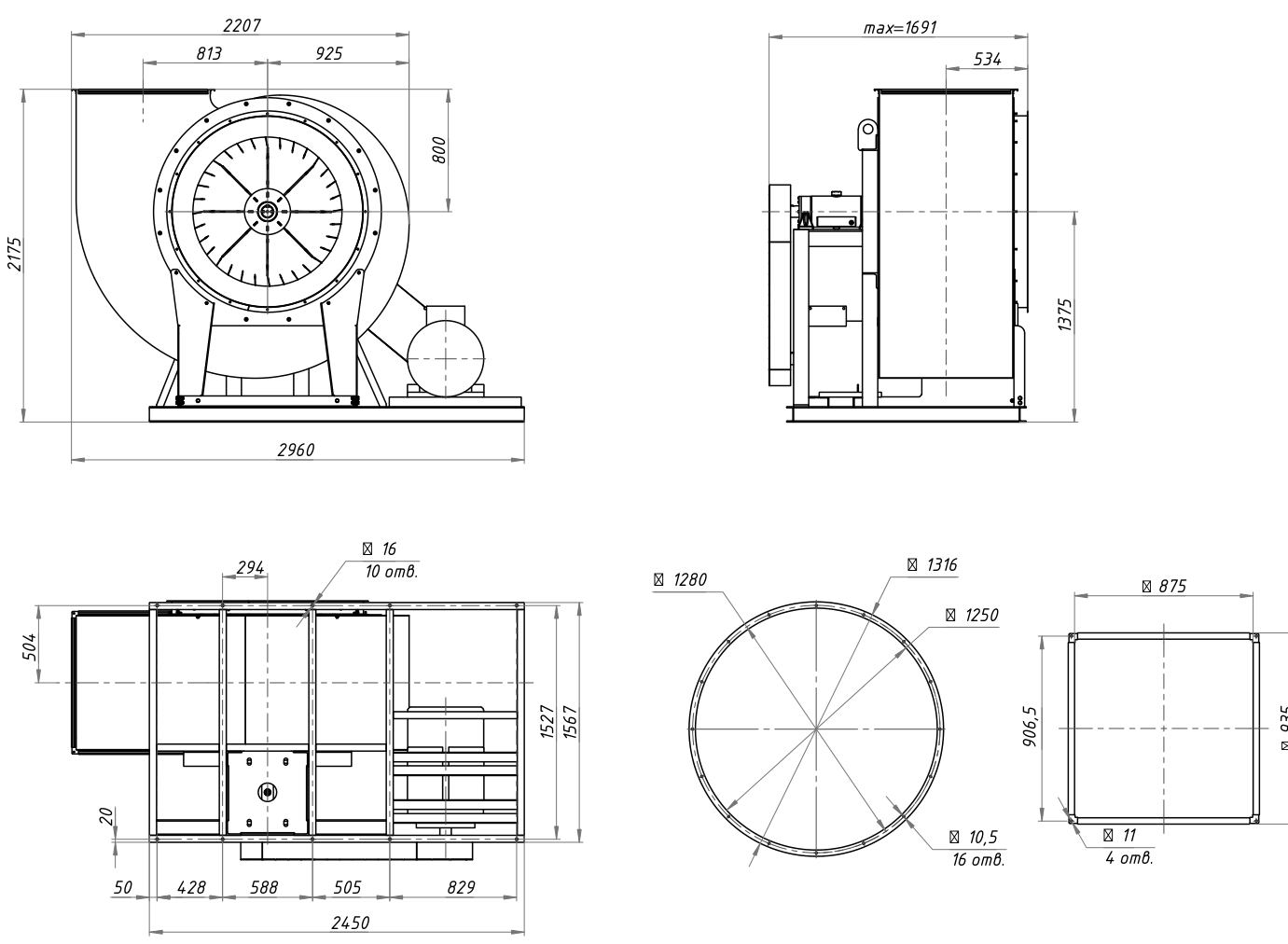

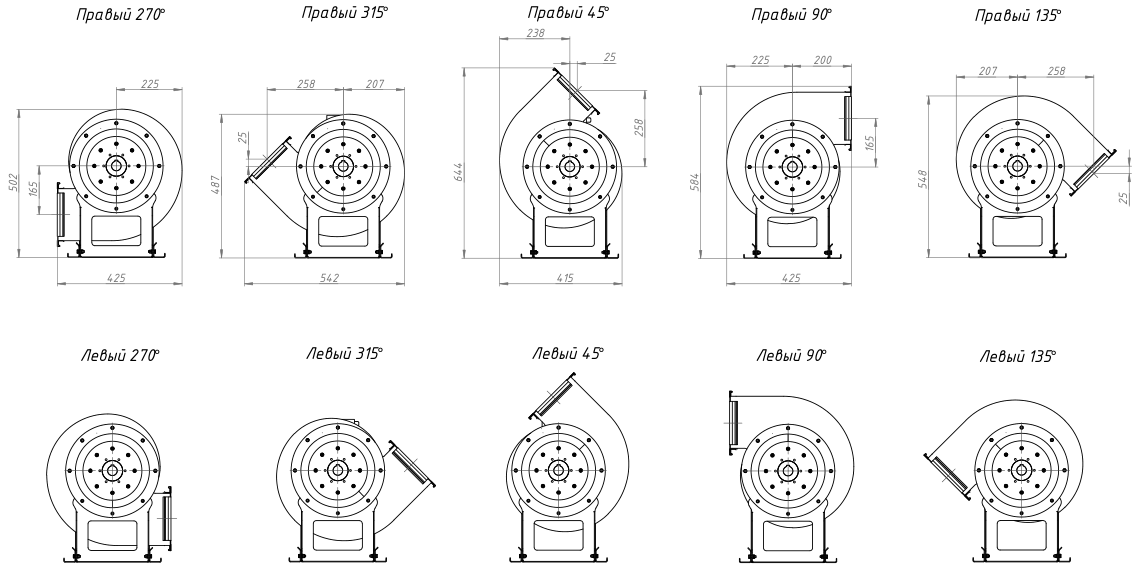

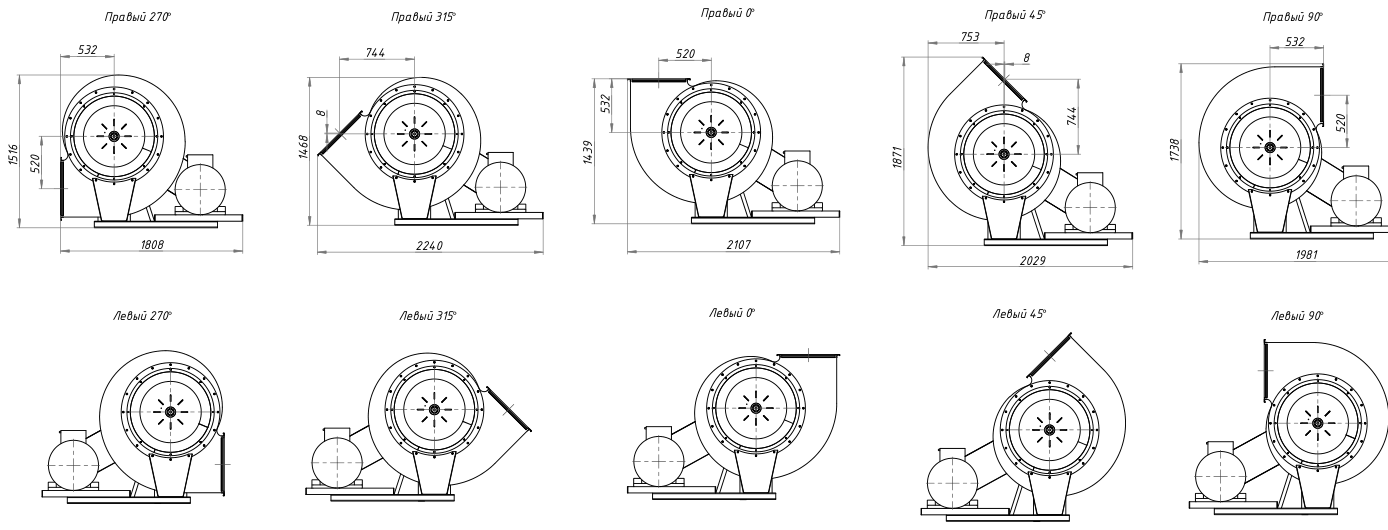

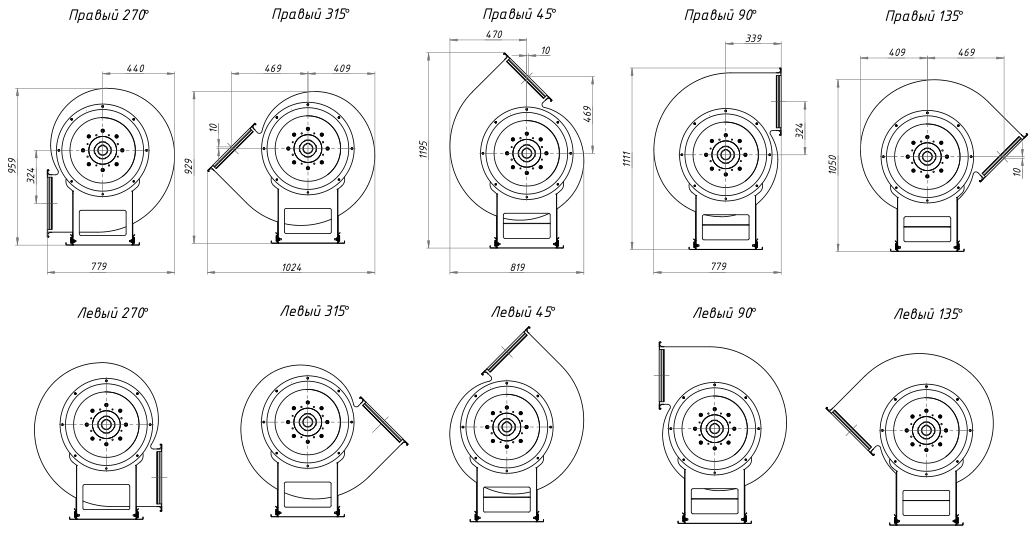

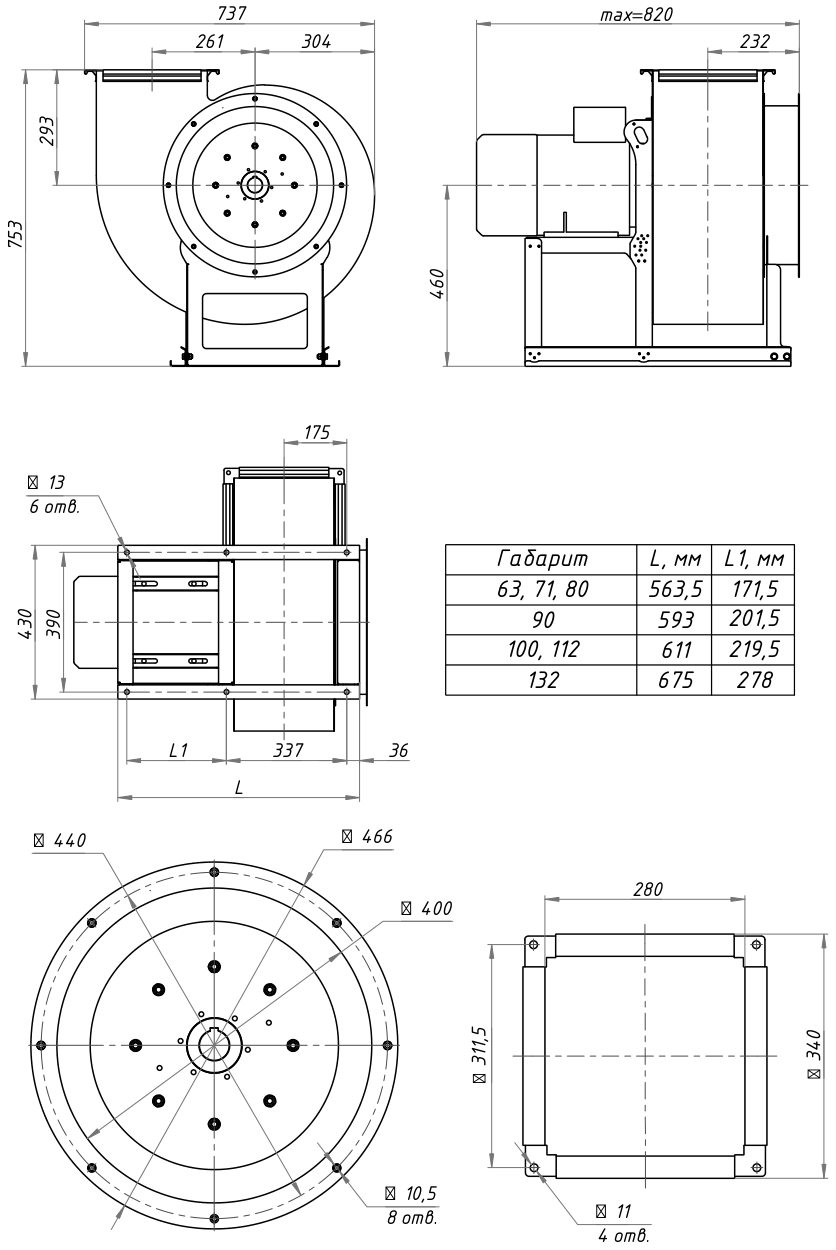

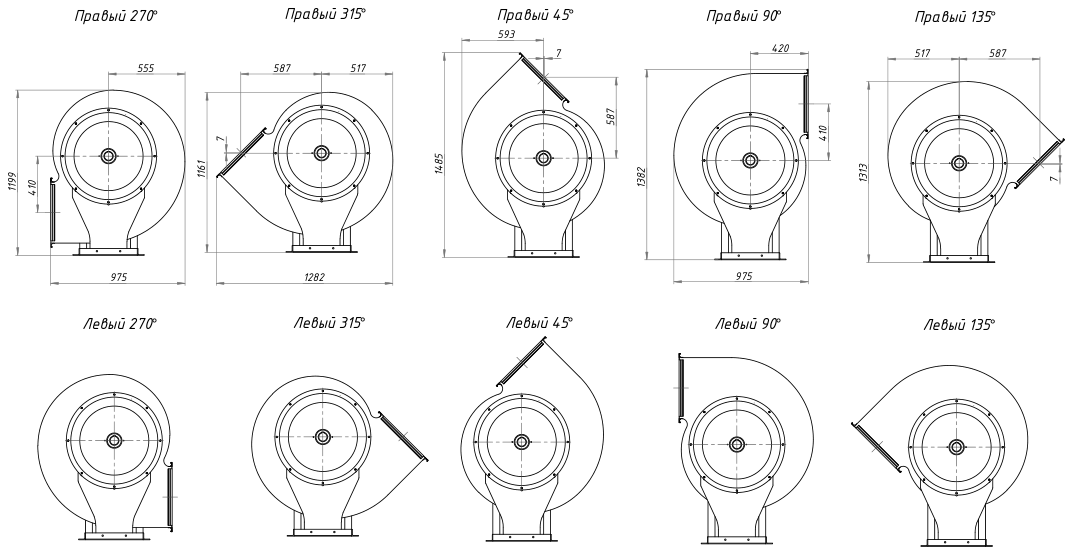

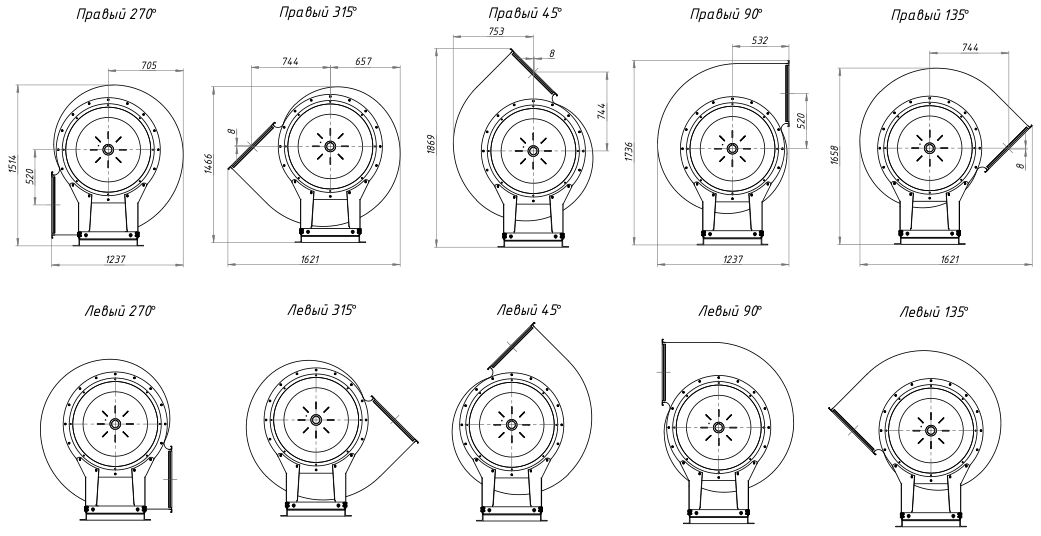

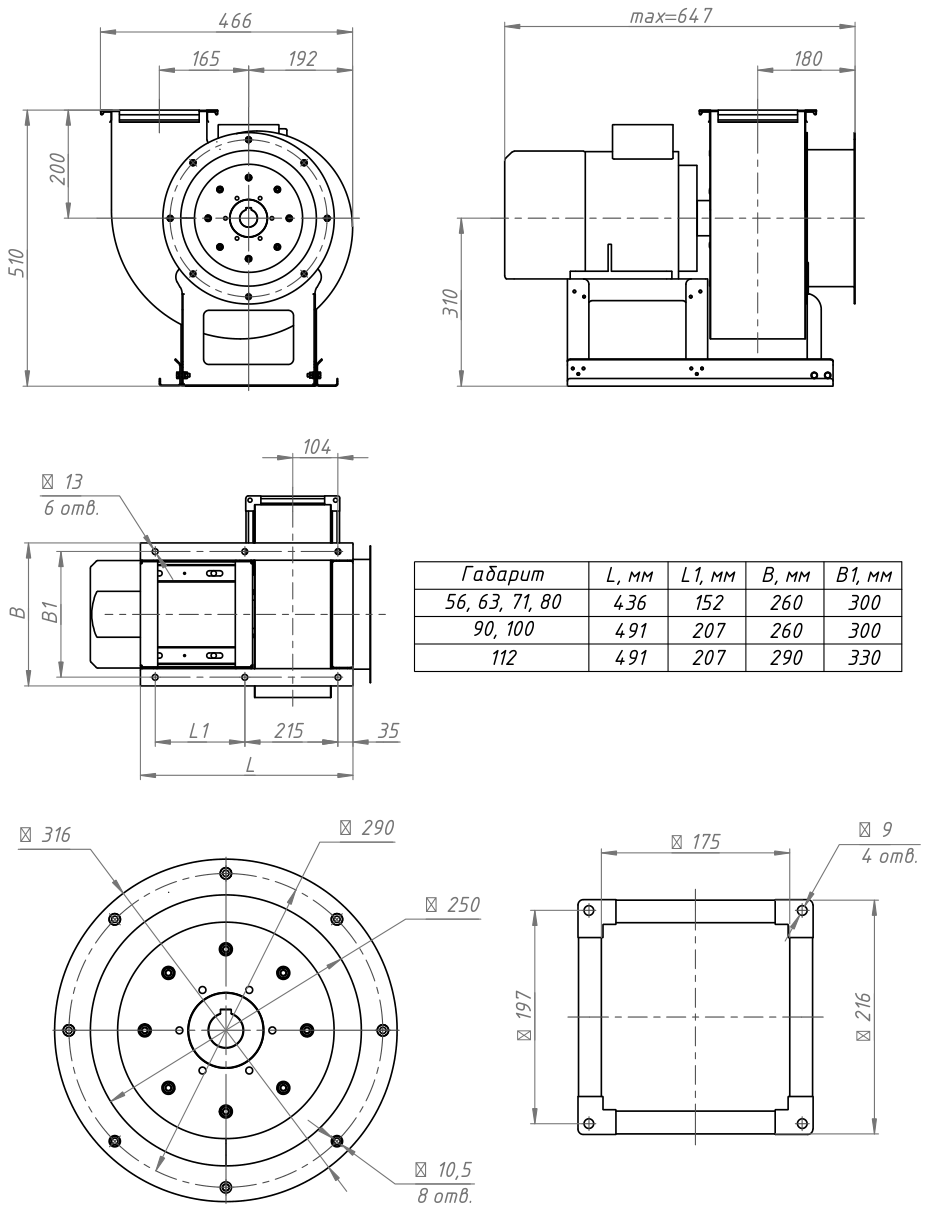

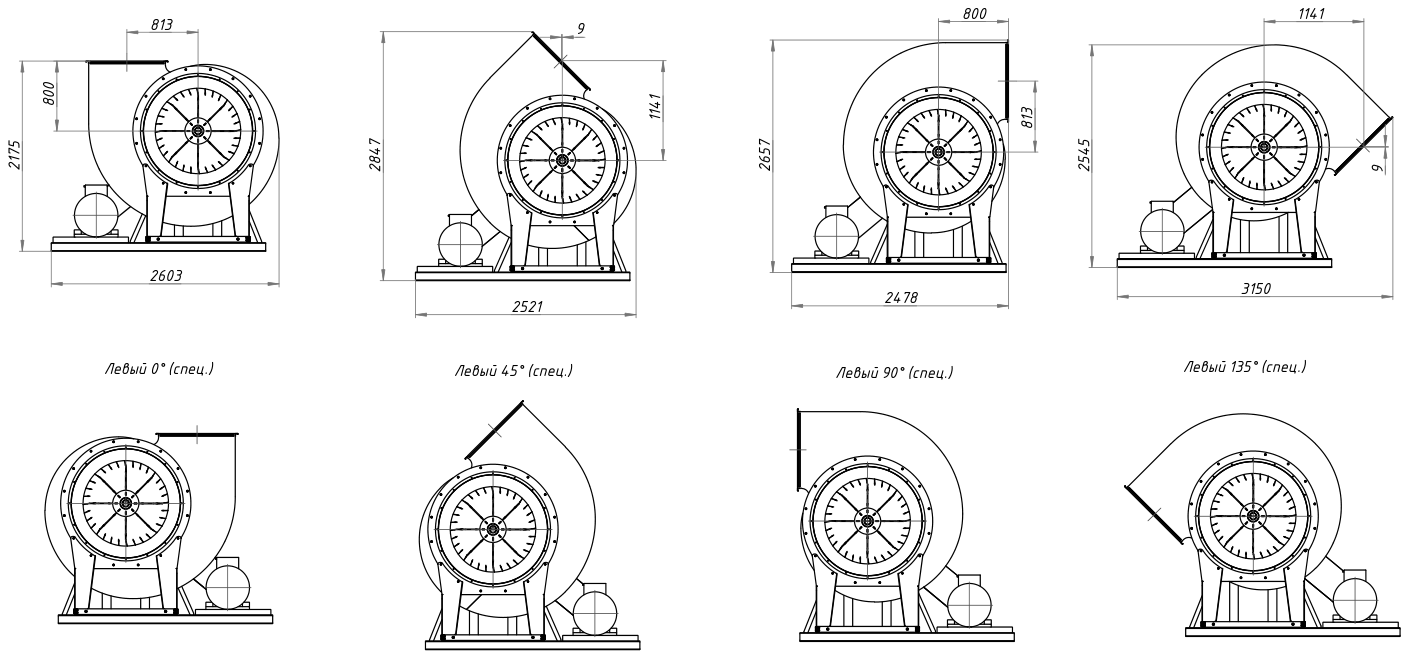

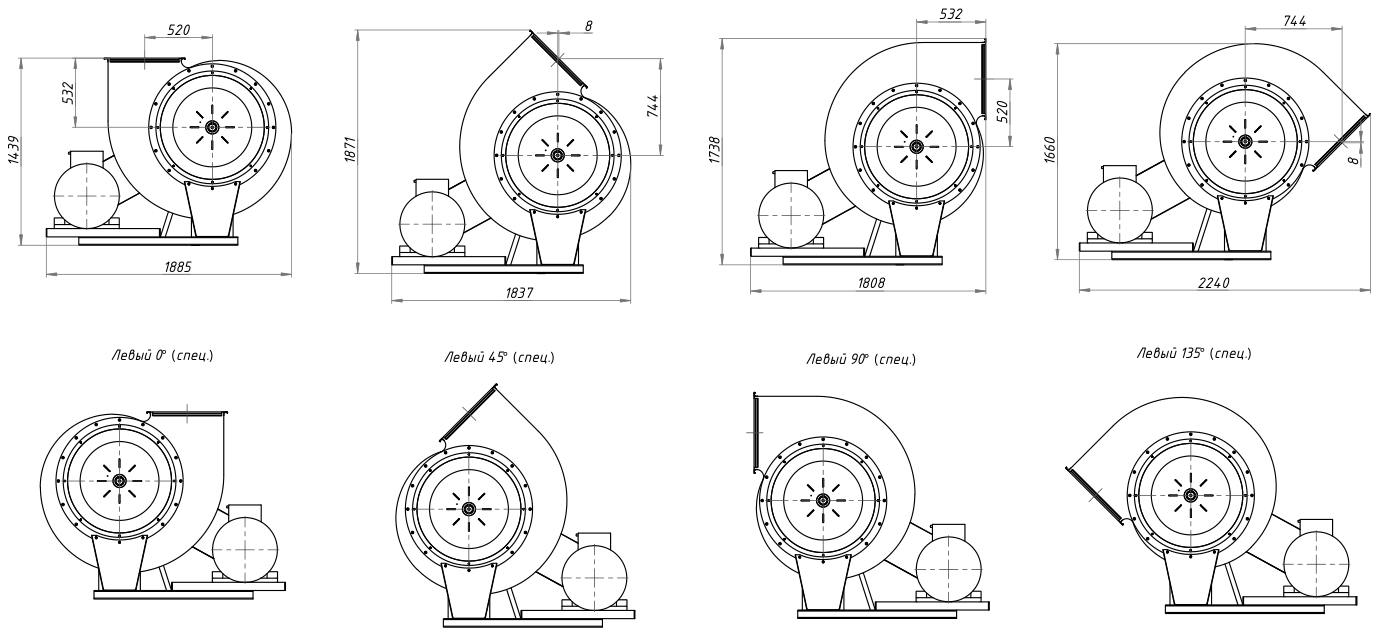

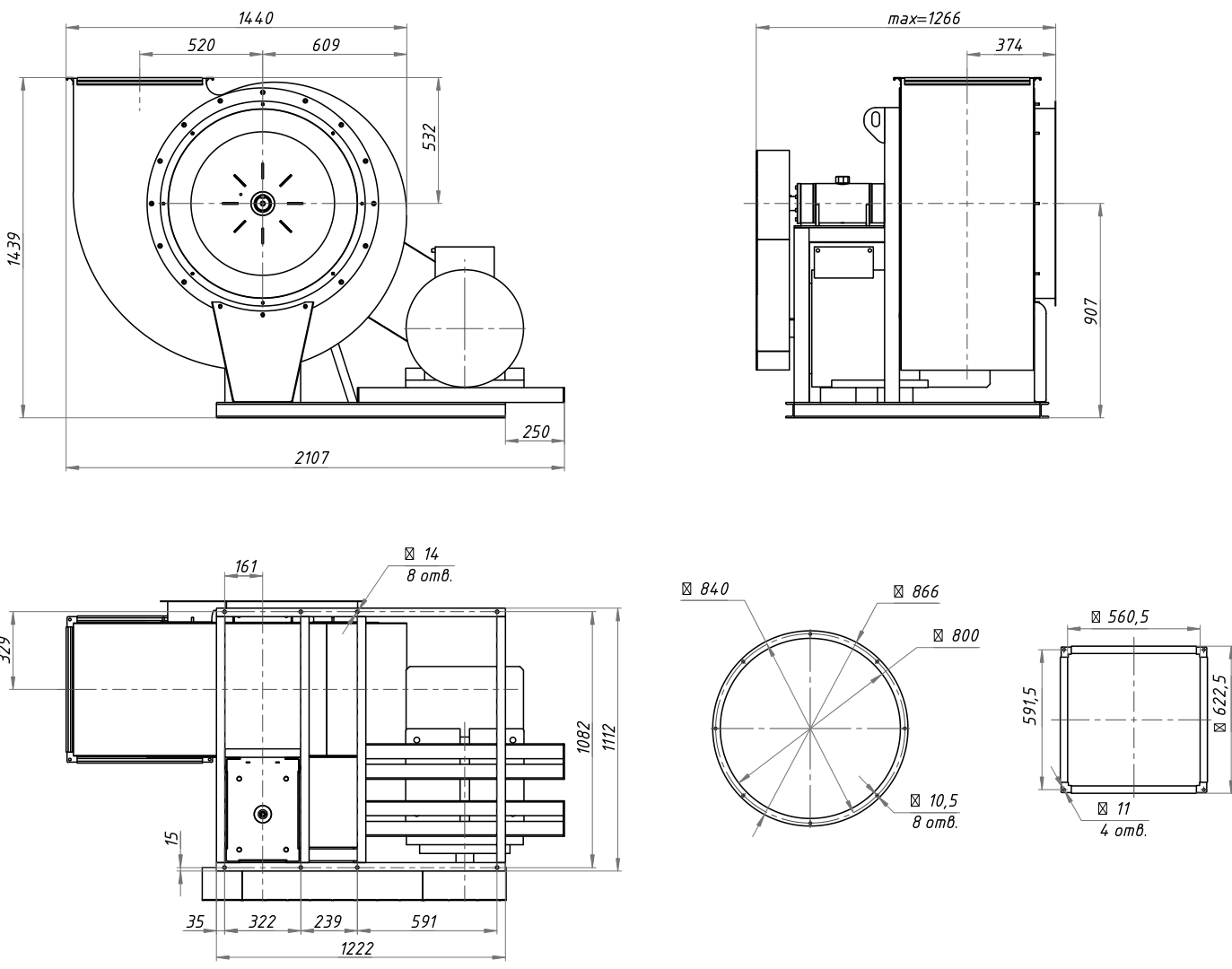

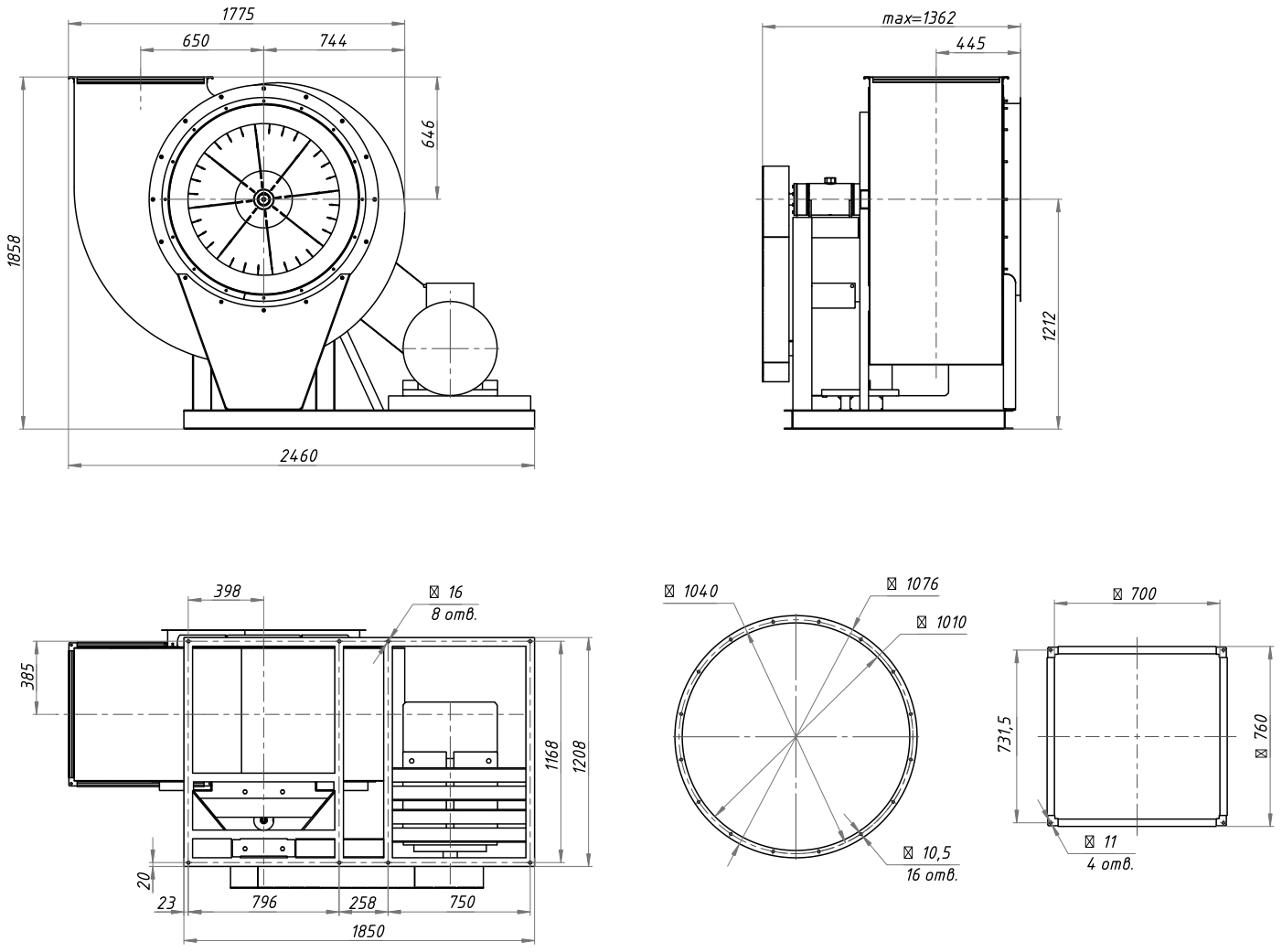

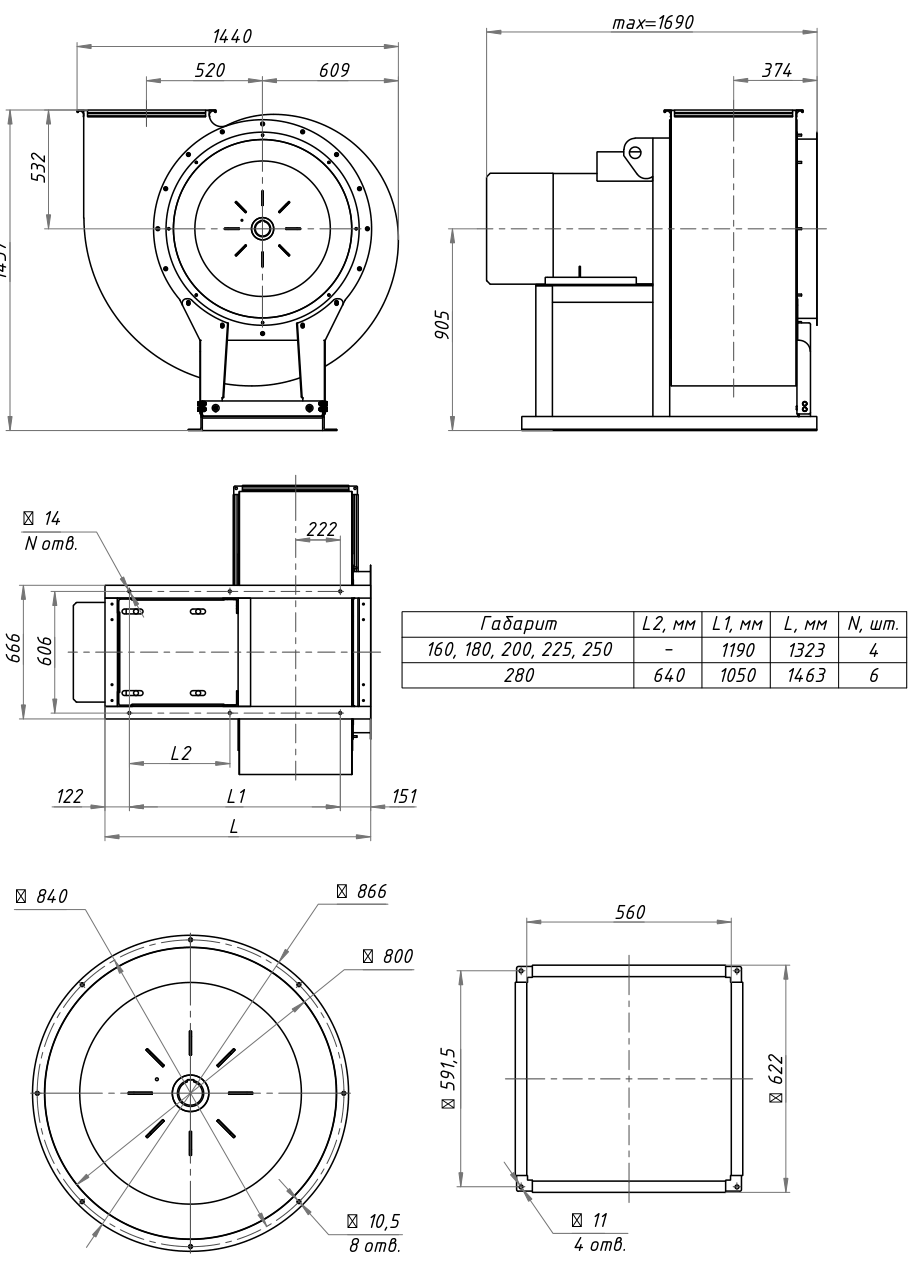

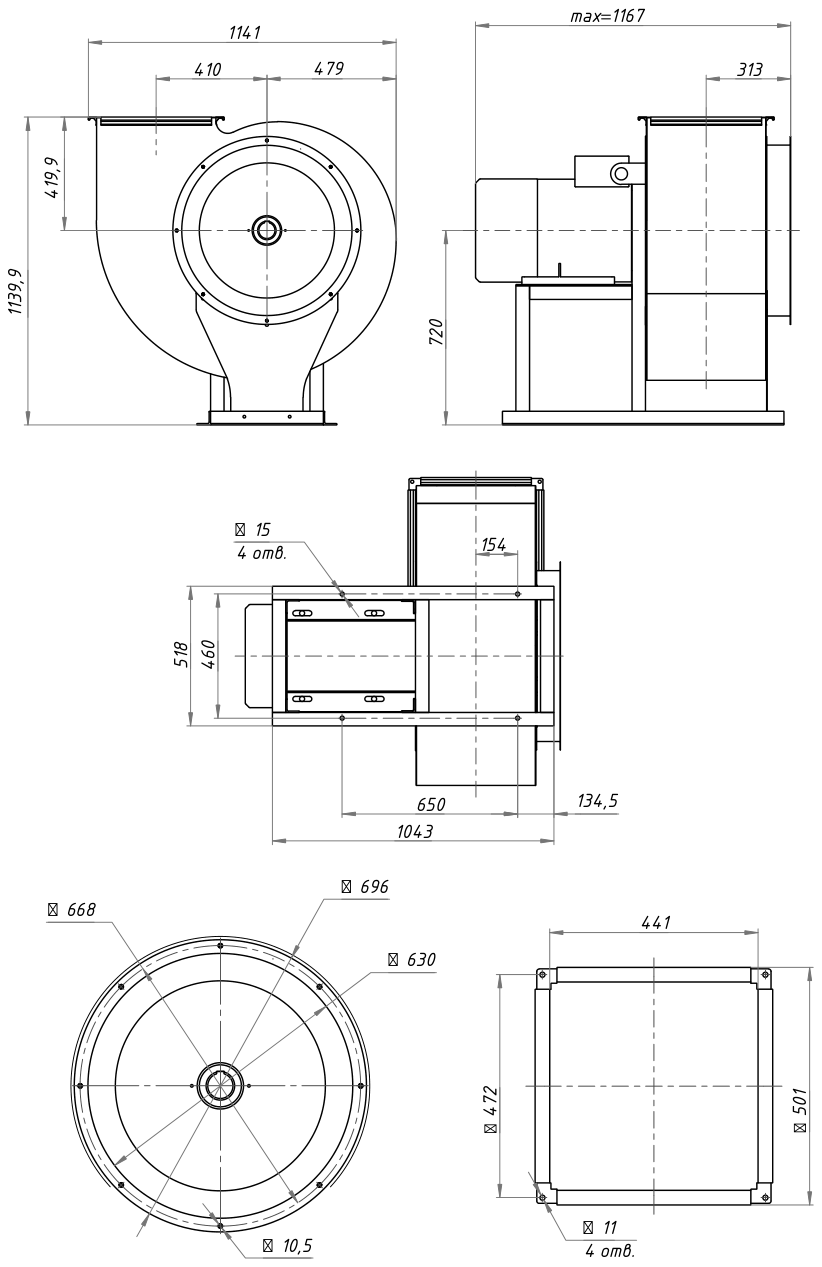

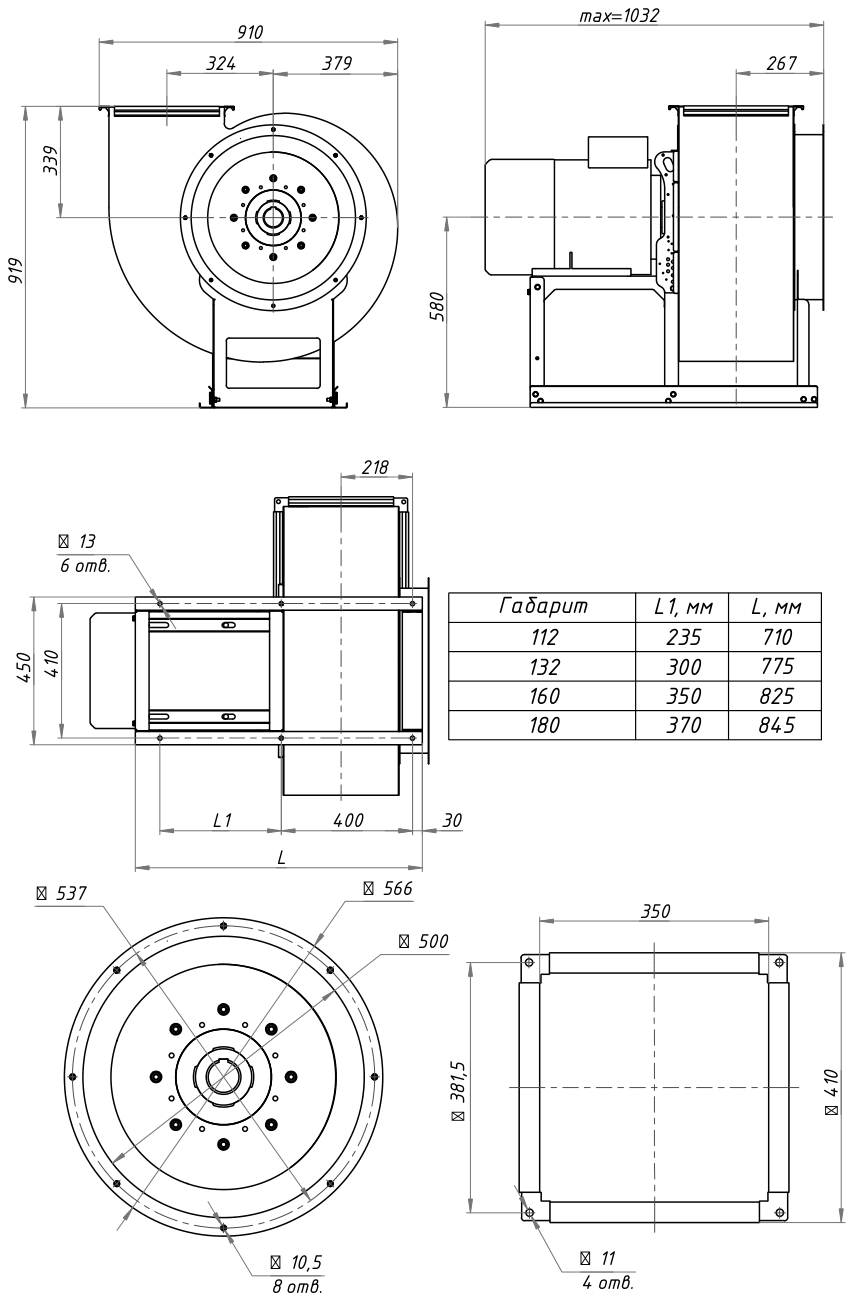

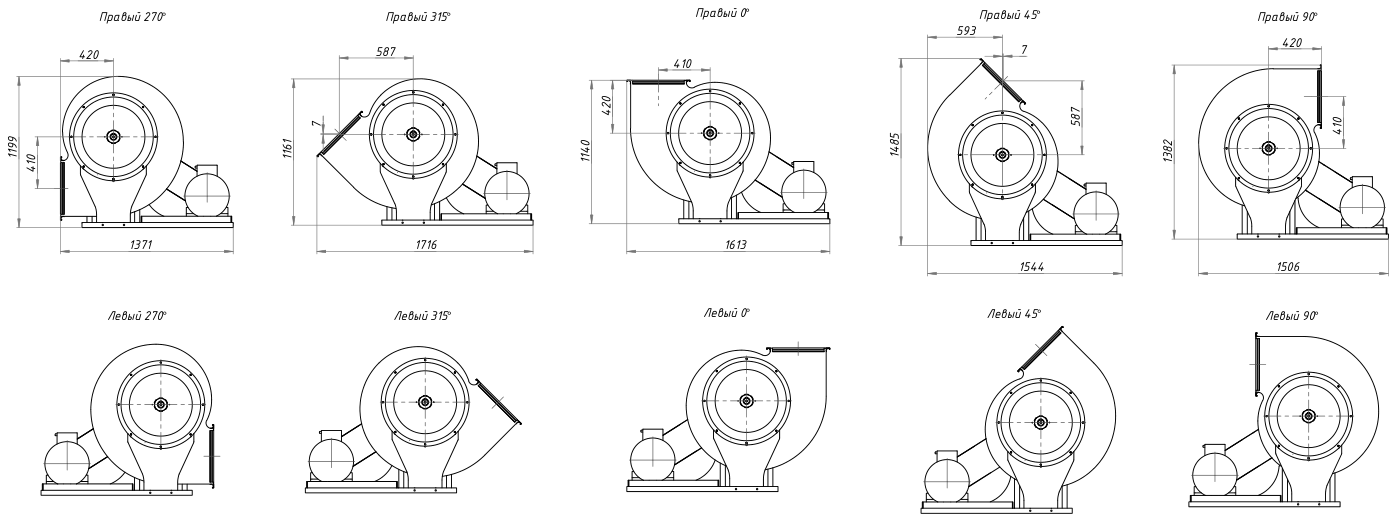

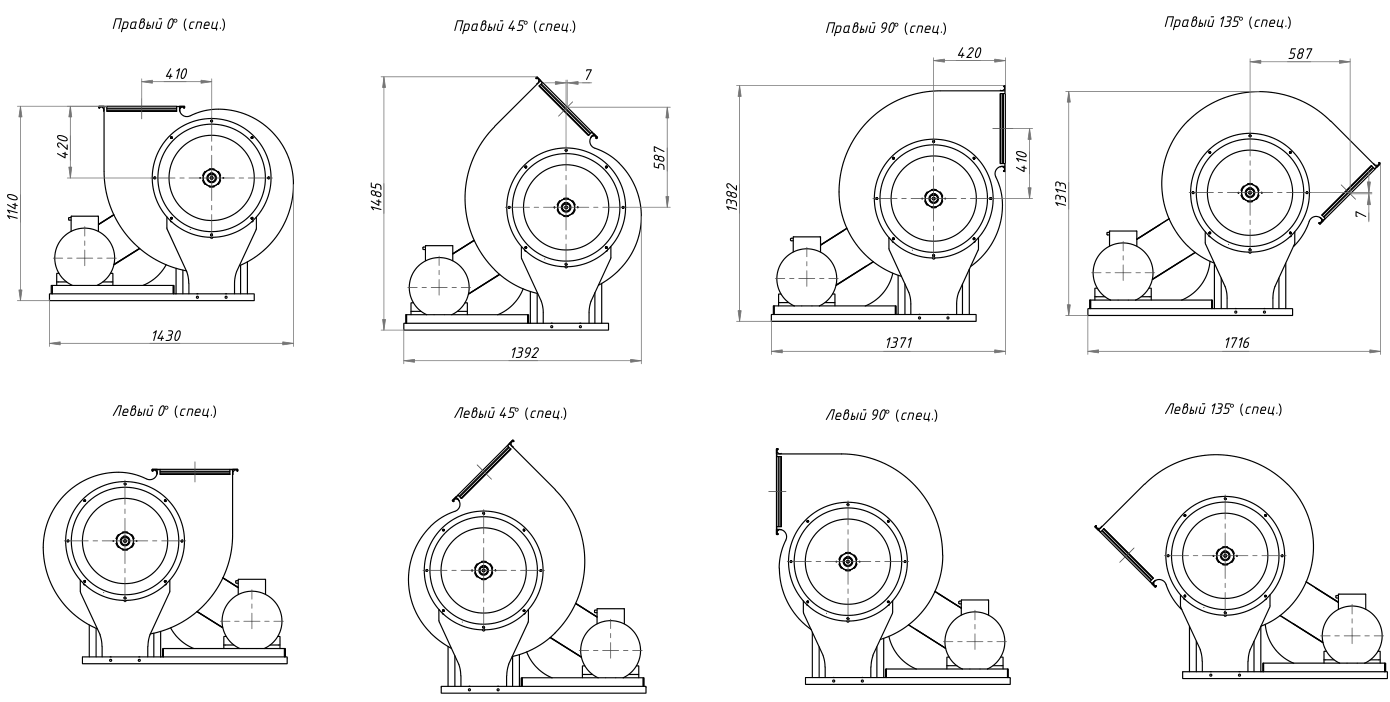

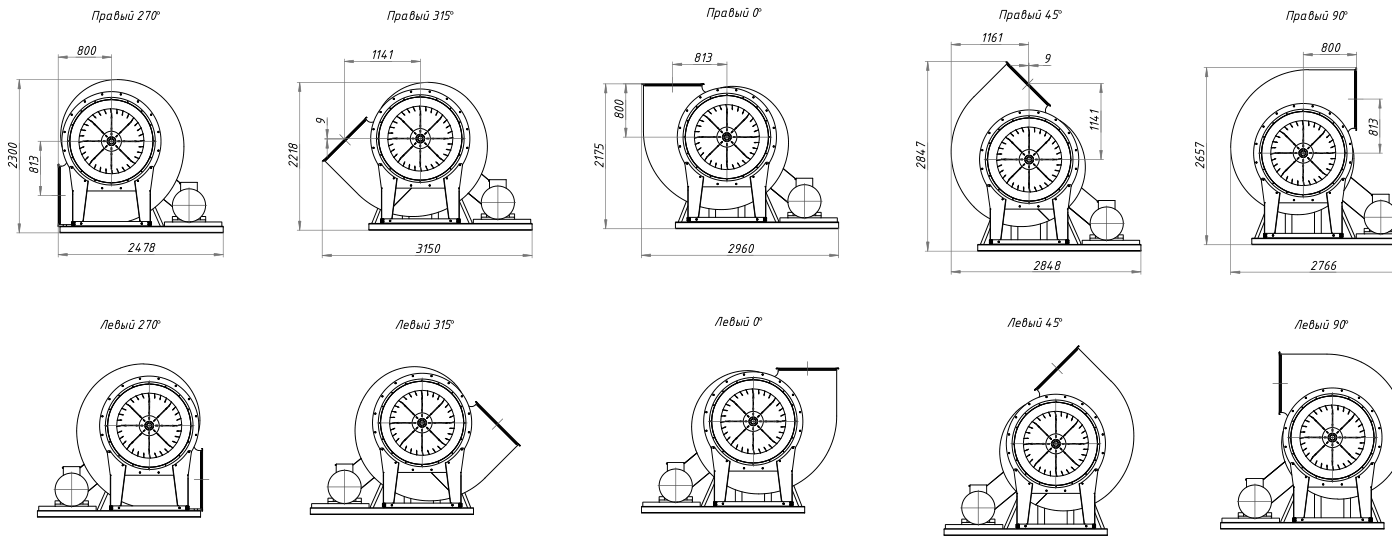

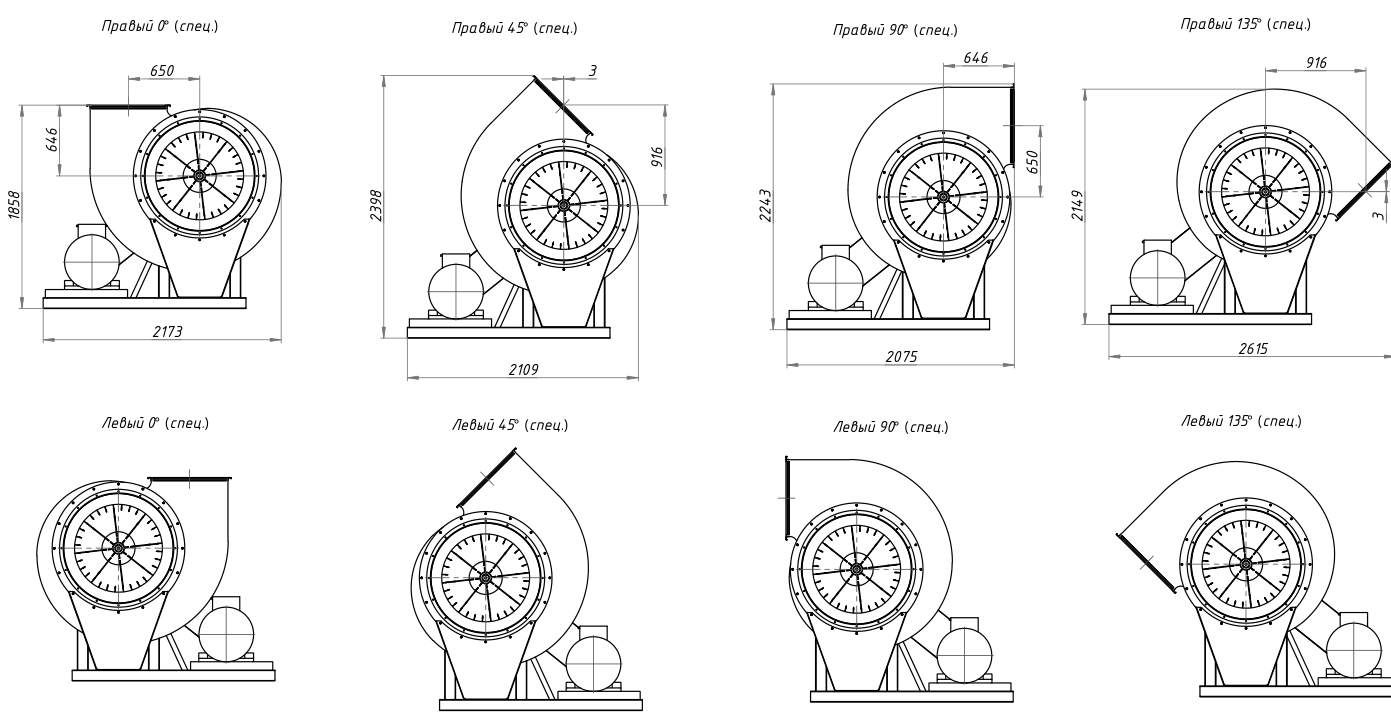

Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (27 шт.). Выберите типоразмер:

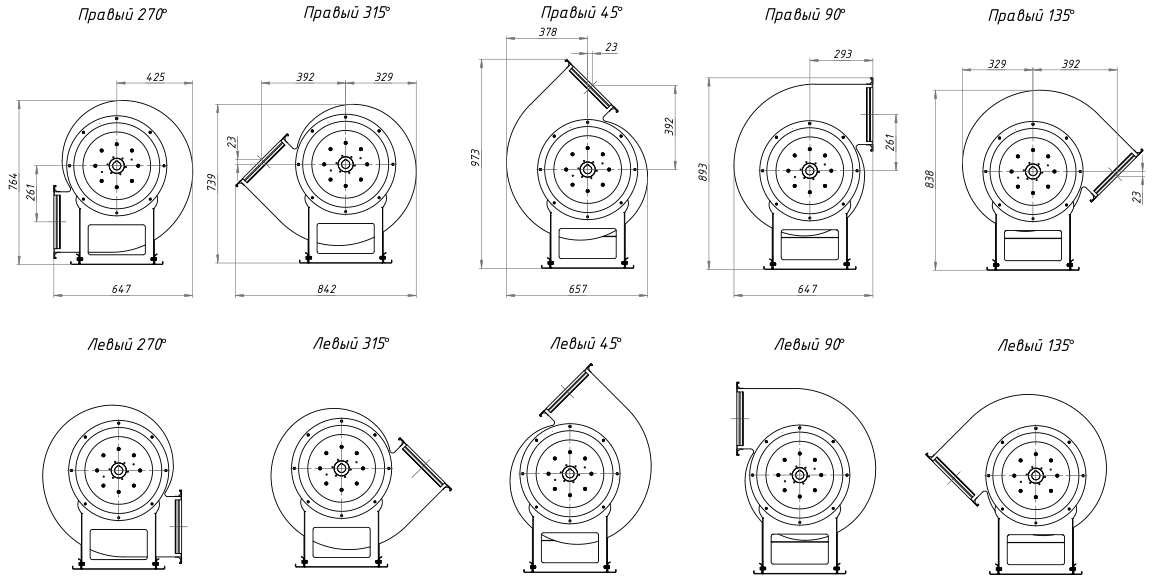

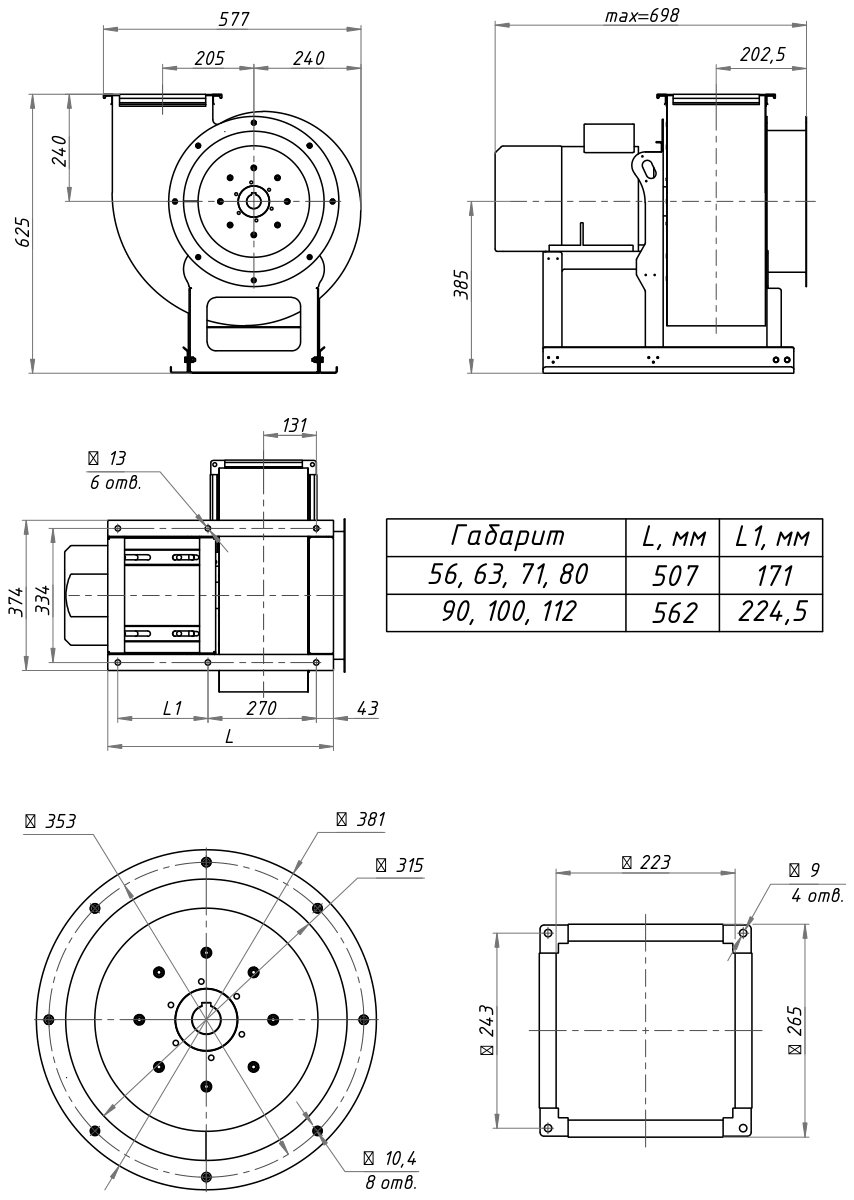

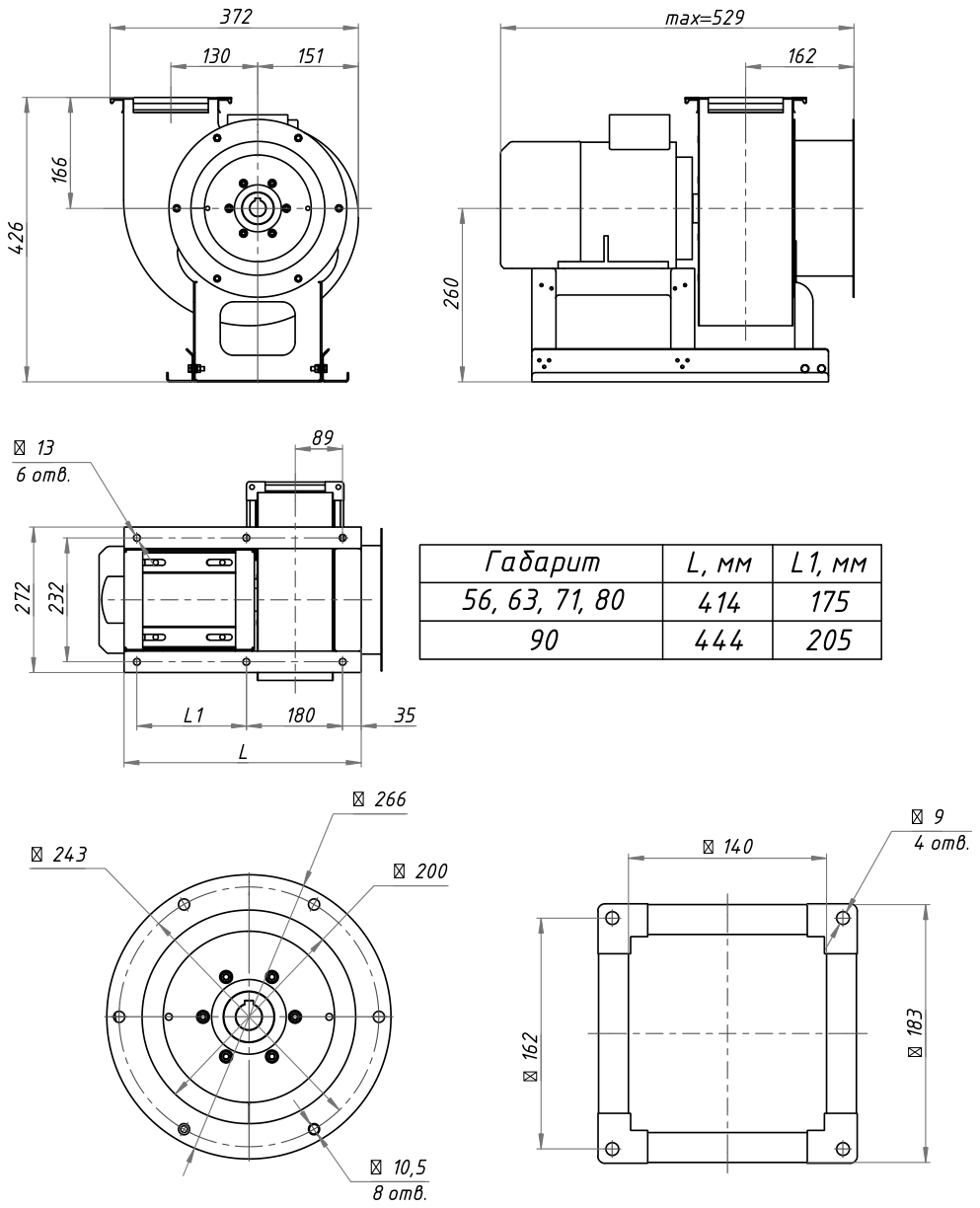

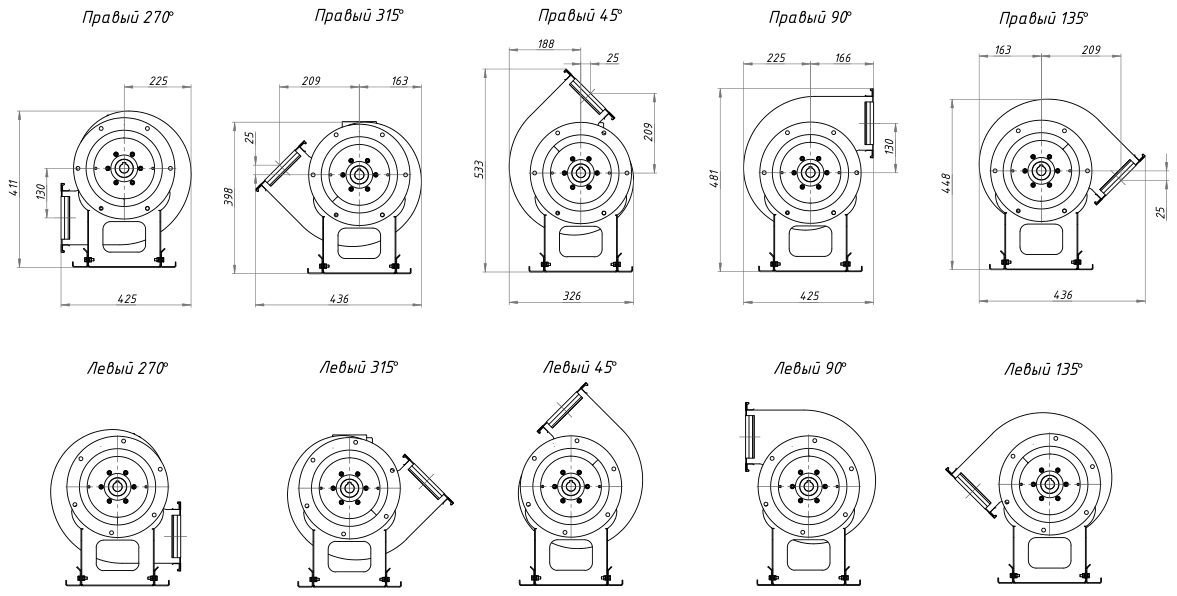

. Не рекомендуется исполь- зовать эти вентиляторы при работе на всасывание и для параллельной работы без элементов сети. — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-2, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-2 исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-2,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-2,5 исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-3,15, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-3,15, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-4, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-4, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-5, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-6,3, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-6,3, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-6,3, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-6,3, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-6,3, исполнение 5, зависящие от положения корпуса (спец.) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-8, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-8, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-8, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-8, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-8, исполнение 5, зависящие от положения корпуса (спец.) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-10, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-10, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-10, исполнение 5, зависящие от положения корпуса (спец.) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-12,5, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-12,5, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 280-46-12,5, исполнение 5, зависящие от положения корпуса (спец.) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореРабочее колесо, спиральный корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
