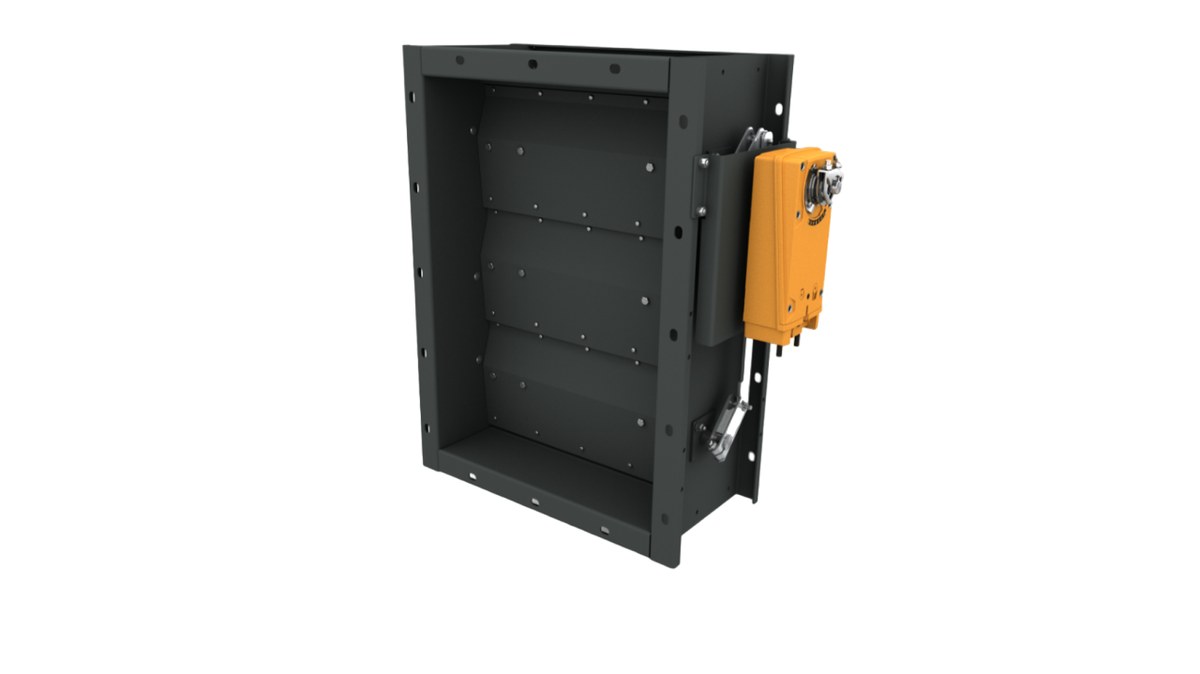

Отсечной воздушный клапан КЕДР-2
⚙️ Подбор и заказ
Характеристики
Описание
Отсечной воздушный клапан КЕДР-2 применяется в системах высокого давления, где вентиляторы работают несинхронно. Он перекрывает канал неработающей ветки и не даёт воздуху уходить обходным путём через остановленный агрегат.
Технические характеристики
Конструкция
Клапан имеет усиленный корпус прямоугольного сечения канального типа и стальные объёмные лопатки специальной аэродинамической формы. Раскрытие лопаток симметричное, за габарит корпуса они не выходят, что упрощает встраивание клапана в плотно скомпонованную трассу.
В общепромышленном исполнении Н корпус выполняют из чёрной стали с покрытием серого цвета RAL 7035, в коррозионностойком К — из нержавеющей стали. Рабочее давление до 15000 Па, скорость перемещения рабочей среды до 20 м/с; в качестве исполнительного механизма применяется электропривод.
Принцип работы
В открытом положении объёмные лопатки выстроены по потоку и дают минимальное сопротивление. По команде системы управления электропривод разворачивает лопатки, они смыкаются симметрично и перекрывают сечение, изолируя ветку от общего коллектора при остановке вентилятора.
Исполнения и обозначения
Выпускается в общепромышленном (Н) и коррозионностойком (К) исполнении. Сечение, тип электропривода и схема управления уточняются по опросному листу.
Как подобрать
- Сечение принимают по каналу и допустимой скорости среды, но не выше 20 м/с
- Проверяют рабочее давление в системе — предел клапана составляет 15000 Па
- Исполнение выбирают по среде: общепромышленное Н или коррозионностойкое К
- Электропривод подбирают по крутящему моменту, напряжению и требуемому времени хода
- Учитывают алгоритм работы: клапан отсекает ветку с остановленным вентилятором
Монтаж и обслуживание
- Встраивается в прямоугольный канал через фланцевое соединение
- Ось лопаток располагают так, чтобы привод оставался доступен для обслуживания
- Клапан монтируют без перекоса корпуса, иначе нарушается плотность закрытия
- Электропривод подключают по схеме управления, крайние положения проверяют до пуска
- При обслуживании контролируют ход лопаток и очищают их от отложений
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
