Технические данные
Характеристики
Тип вентилятораВсе, Крышные
Подробно
Описание
Вентилятор крышный ВКР — 14 типоразмеров, 98 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение. Те же машины встречаются под обозначениями ВКРМ, ВКРЦ.
Назначение
Крышный вентилятор вытяжной вентиляции. Устанавливается на кровле через монтажный стакан и работает без протяжённой сети воздуховодов. Выпускается в общепромышленном и взрывозащищённом исполнении. Те же машины встречаются под обозначениями ВКРМ и ВКРЦ.
Вентиляторы активно применяются в вентиляционных системах вытяжного типа общественно-административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей.
Перемещение воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м материалов.
Крышный вентилятор устанавливается на крыше здания в качестве основного звена вытяжной вентиляционной конструкции. Такие вентиляторы предназначены для работы без сети воздуховодов. , не содержащих липких веществ и волокнистых
Общие сведения и конструкция
ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения,
ТУ 28.25.20-004-55528260-2021 для взрывозащищённого исполнения
Низкого давления
Одностороннего всасывания
Лопатки рабочего колеса-загнутые назад
Количество лопаток рабочего колеса – 12
Вентиляторы могут комплектоваться стаканами, клапанами и поддонами
Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
Допустимая температура окружающей среды от -60 °С до +40 °С.
Технические характеристики
Всего в серии 85 исполнений по 7 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
D рабочего колеса
Частота вращения, об/мин.
Установленная мощность, кВт
Электродвигатель Тип электродвигателя
Параметры в Производительность, м3/с
рабочей зоне Статическое давление, Па
Масса, кг
ВКР 3,15
1
920
0,25
63В6
0,6-1,2
125-0
31
1
920
0,37
71А6
0,6-1,2
125-0
33
1
1420
0,37
63B4
0,77-2,0
275-0
33
ВКР 3,55 / 4
0,95
1000
0,18
63A6
0,25-0,49
110-0
38
1,0
1000
0,18
63A6
0,3-0,6
120-0
38
1,05
1000
0,18
63A6
0,35-0,68
130-0
38
1,1
1000
0,18
63A6
0,34-0,8
150-0
38
0,95
1500
0,25
63A4
0,38-0,78
240-0
41
1,0
1500
0,37
63B4
0,45-0,92
270-0
42
1,05
1500
0,55
71A4
0,53-1,08
310-0
43
1,1
1500
0,55
71A4
0,52-1,25
330-0
43
0,95
890
0,18
63А6
0,36-0,74
125-0
46
1
890
0,18
63А6
0,42-0,87
140-0
46
1,05
890
0,18
63А6
0,49-1,0
155-0
46
1,1
890
0,25
63В6
0,56-1,2
170-0
46
0,95
1370
0,37
63В4
0,56-1,14
300-0
46
1
1390
0,55
71А4
0,65-1,35
340-0
55
1,05
1390
0,75
71В4
0,76-1,57
375-0
55
1,1
1390
0,75
71В4
0,88-1,8
410-0
55
ВКР 5 / 5,6
0,95
910
0,37
71А6
0,71-1,5
200-0
75
1
900
0,55
71В6
0,85-1,7
225-0
75
1,05
900
0,55
71В6
0,96-2,0
245-0
75
1,1
930
0,75
80А6
1,15-2,5
290-0
80
0,9
1400
1,1
80А4
1,1-2,4
485-0
80
1
1405
1,5
80В4
1,3-2,7
545-0
80
1,05
1420
2,2
90L4
1,5-3,2
610-0
90
1,1
1430
3
100S4
1,8-3,7
680-0
95
0,95
900
0,55
71В6
1,0-2,2
250-0
80
1
930
0,75
80А6
1,2-2,5
300-0
85
1,05
930
1,1
80В6
1,4-2,9
330-0
85
1,1
940
1,5
90L6
1,6-3,4
370-0
95
0,95
1420
2,2
90L4
1,6-3,3
630-0
95
1
1430
3
100S4
1,9-3,8
705-0
100
1,05
1430
4
100L4
2,2-4,4
780-0
110
1,1
1430
5,5
112M4
2,5-5,2
855-0
120
ВКР 6,3 / 7,1
0,95
930
1,1
80В6
1,5-3,0
350-0
110
1
940
1,5
90L6
1,7-3,6
400-0
120
1,05
950
2,2
100L6
2,0-4,3
450-0
135
1,1
950
3
112MА6
2,3-4,8
500-0
145
0,95
1430
4
100L4
2,3-4,5
805-0
135
1
1430
5,5
112M4
2,7-5,5
890-0
145
1,05
1450
7,5
132S4
3,1-6,5
1015-0
165
1,1
1450
11
132M4
3,6-7,5
1110-0
185
0,95
950
2,2
100L6
2,2-4,5
450-0
140
1
950
3
112MA6
2,5-5,2
520-0
160
1,05
950
4
112MB6
2,9-6,0
590-0
160
1,1
960
5,5
132S6
3,4-7,0
620-0
180
0,95
1450
7,5
132S4
3,3-6,8
1055-0
180
1
1450
11
132M4
3,8-8,0
1210-0
195
1,05
1450
15
160S4
4,5-9,2
1290-0
235
1,1
1450
15
160S4
5,1-10,5
1410-0
235
ВКР 8 / 9
0,9
950
4
112MB6
3,1-6,4
600-0
220
1
960
5,5
132S6
3,6-7,5
690-0
240
1,05
970
7,5
132М6
4,3-8,8
730-0
260
1,1
970
11
160S6
4,9-10,1
800-0
300
0,95
1450
15
160S4
4,7-9,7
1400-0
300
1
1450
18,5
160М4
5,5-11,3
1480-0
325
1,05
1460
22
180S4
6,4-13,2
1655-0
340
1,1
1460
30
180М4
7,4-15,1
1815-0
360
0,95
710
3
112MB8
3,3-6,8
405-0
250
1
710
4
132S8
3,8-7,9
450-0
270
1,05
710
5,5
132М8
4,4-9,2
495-0
290
1,1
720
7,5
160S8
5,1-10,5
560-0
330
0,95
970
7,5
132М6
4,5-9,2
790-0
290
1
970
11
160S6
5,2-10,8
890-0
330
1,05
975
15
160М6
6,1-12,5
935-0
355
1,1
975
15
160М6
7,0-14,4
1025-0
355
ВКР 10
0,9
710
5,5
132М8
4,5-8,8
500-0
355
1
720
7,5
160S8
5,3-10,5
600-0
395
1,05
720
11
160М8
6,3-12,0
650-0
420
1,1
720
11
160М8
7,1-14,0
690-0
420
0,9
975
15
160М6
6,2-11,2
945-0
420
1
975
18,5
180М6
7,2-12,9
1050-0
455
1,05
975
22
200М6
8,4-16,0
1150-0
530
1,1
980
30
200L6
9,7-19,1
1280-0
570
ВКР 11,2 / 12,5
0,95
720
11
160М8
6,4-13,2
645-0
455
1
720
11
160М8
7,5-15,4
715-0
455
1,05
725
15
180М8
8,0-17,7
800-0
490
1,1
730
18,5
200М8
10,1-20,8
890-0
565
0,95
975
22
200М6
8,7-17,9
1185-0
565
1
980
30
200L6
10,2-21,0
1325-0
605
1,05
985
37
225М6
11,9-24,4
1475-0
650
0,95
730
18,5
200М8
9,1-18,6
830-0
615
1
730
22
200L8
10,6-22,0
915-0
655
1,05
735
30
225М8
12,3-25,3
1025-0
700
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.
Варианты изготовления
индекс
Назначение и материалы
–
Общепромышленное исполнение, материал – углеродистая сталь
К1
Коррозионностойкое исполнение, материал – нержавеющая сталь
В
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3
Взрывозащищенное исполнение, материал – алюминиевые сплавы
Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (12 шт.). Выберите типоразмер:

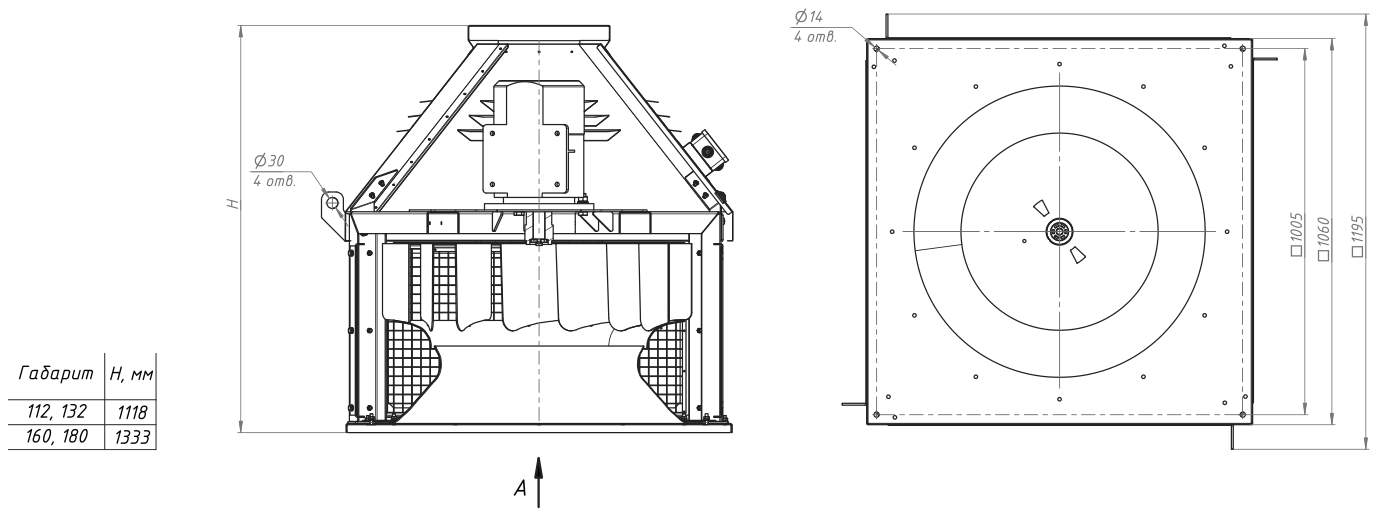

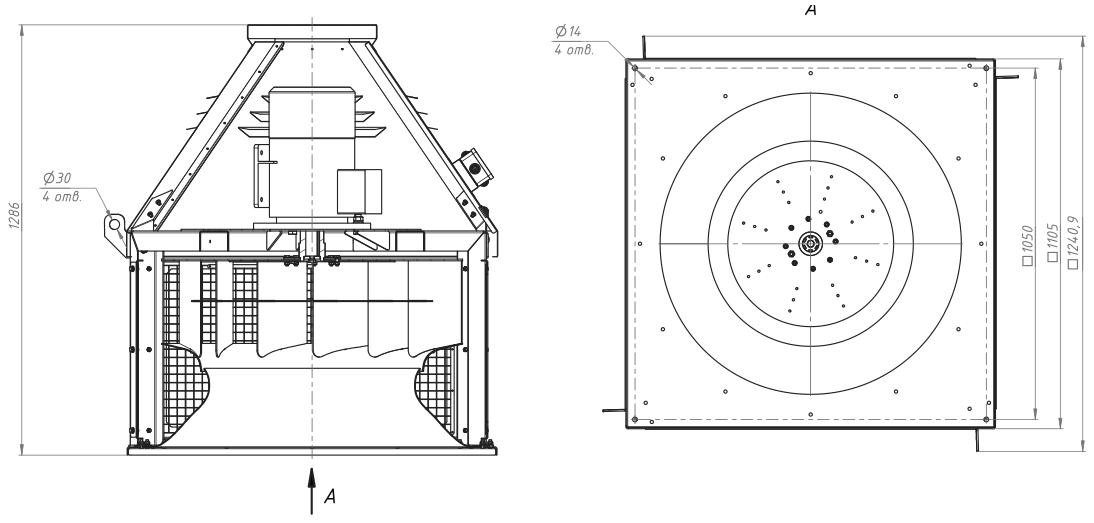

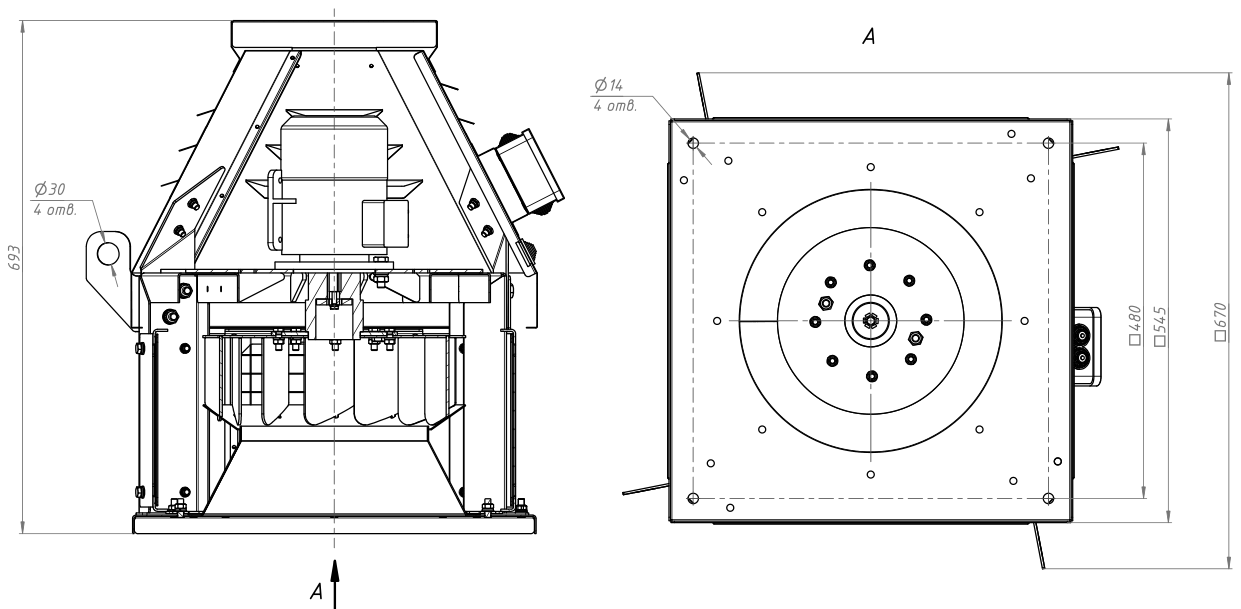

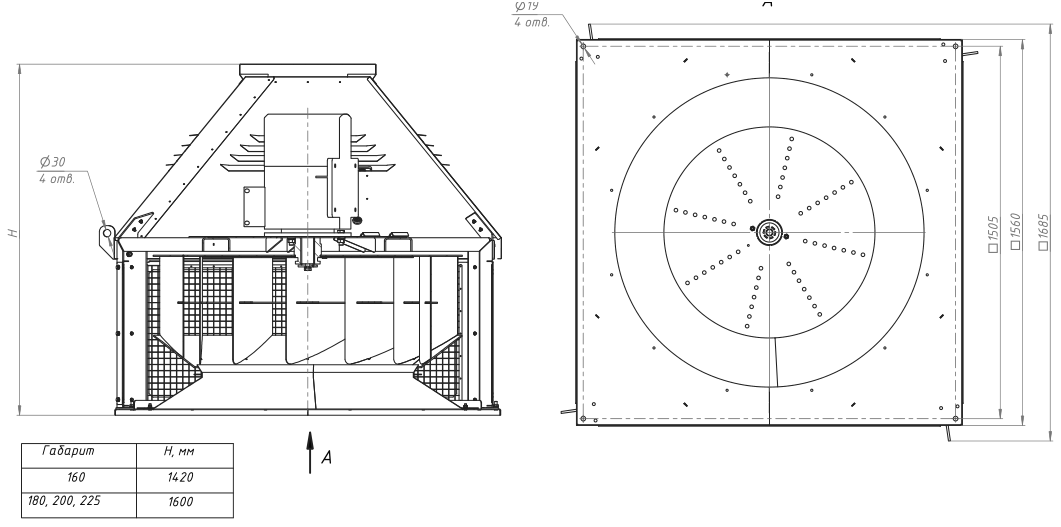

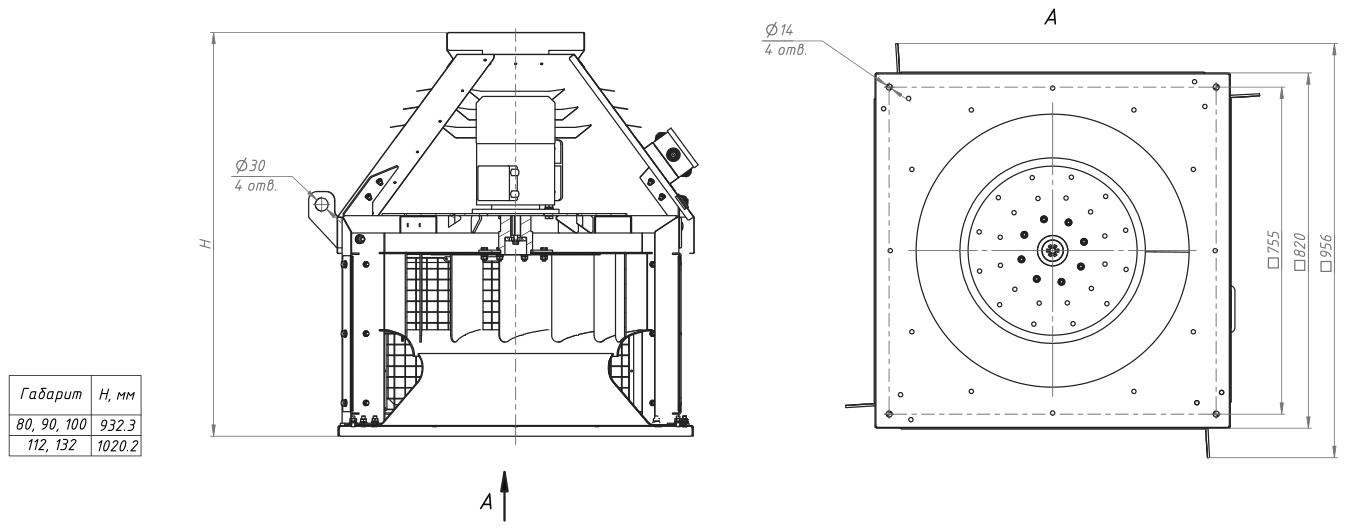

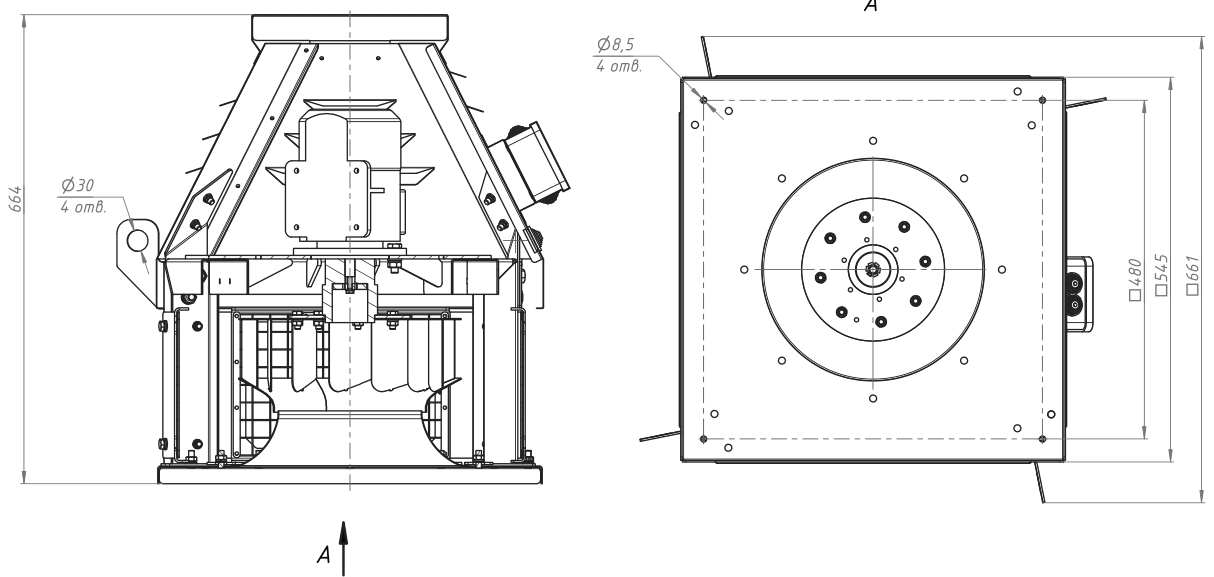

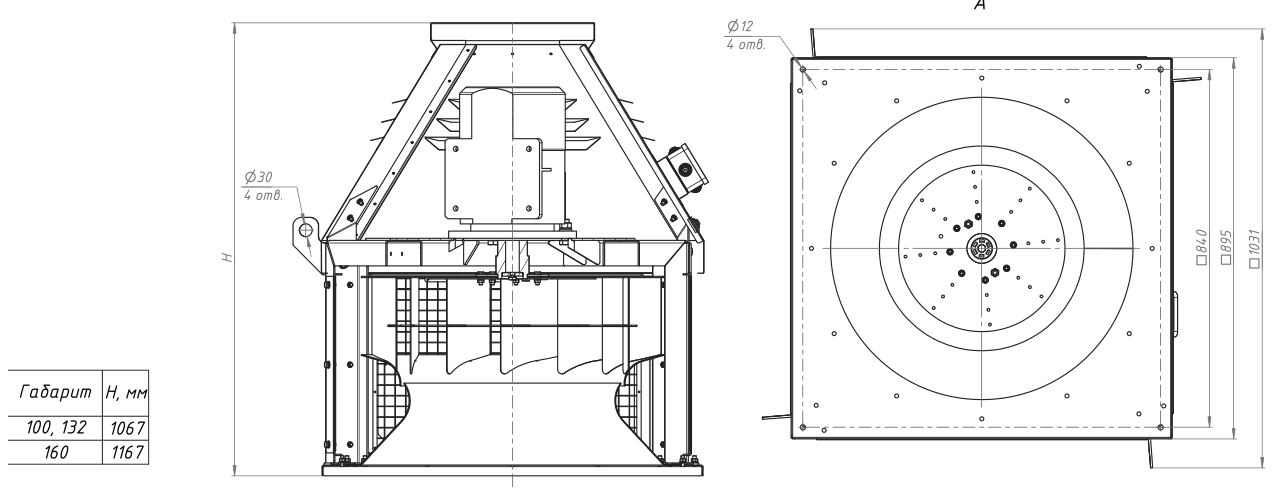

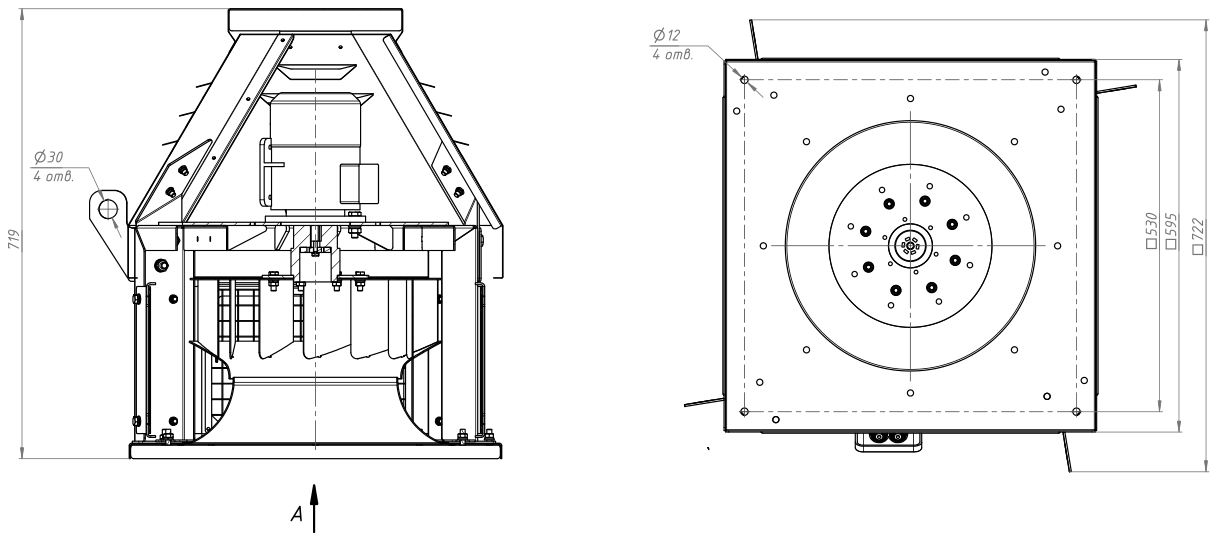

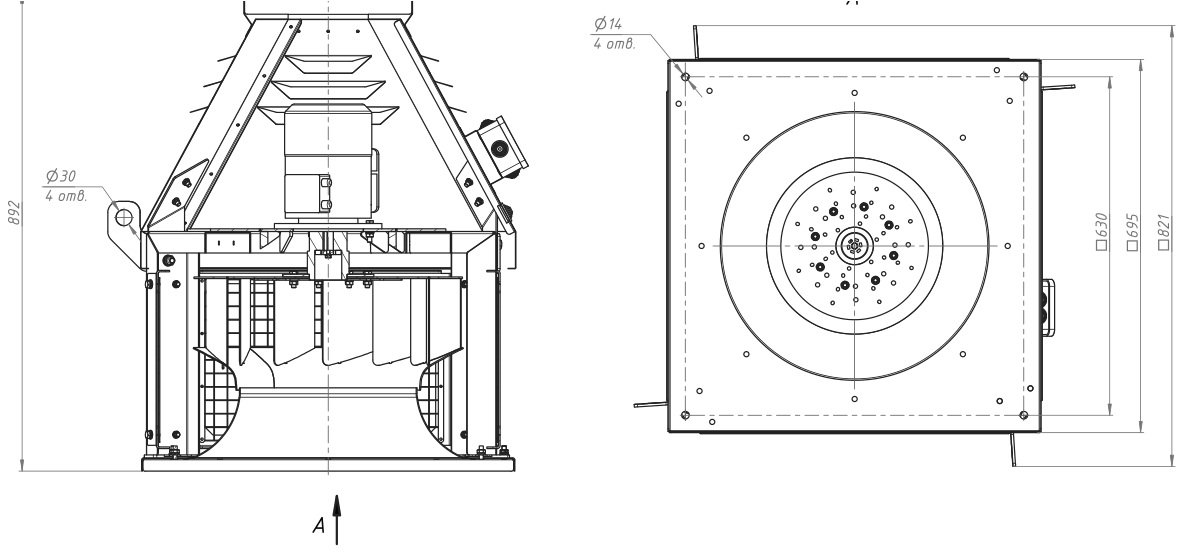

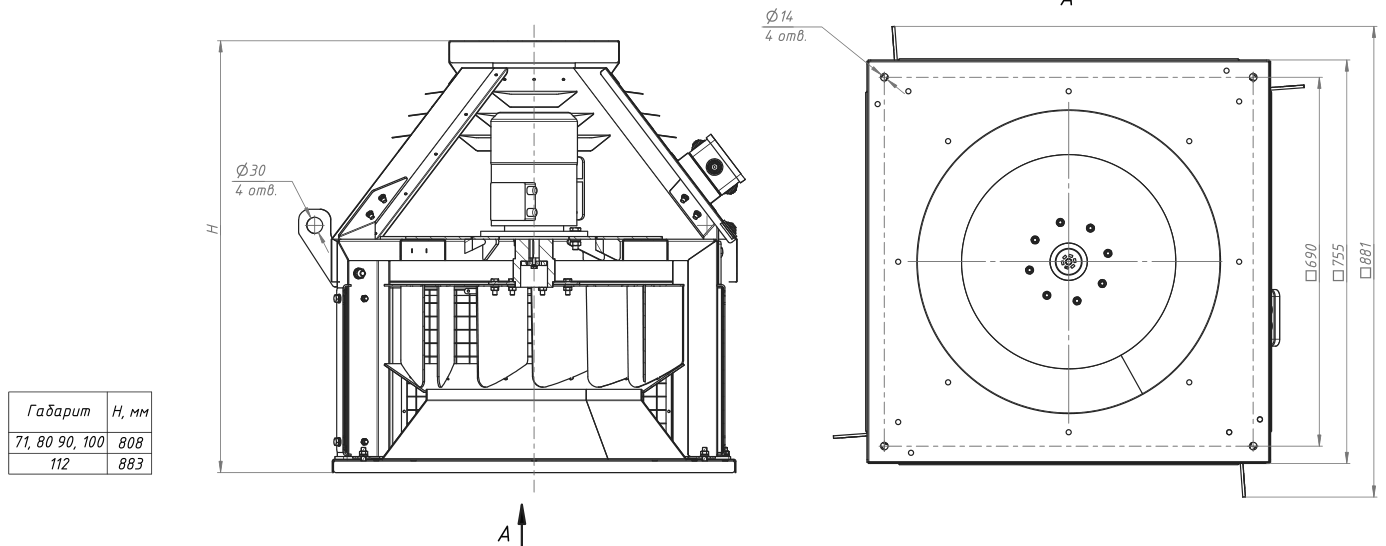

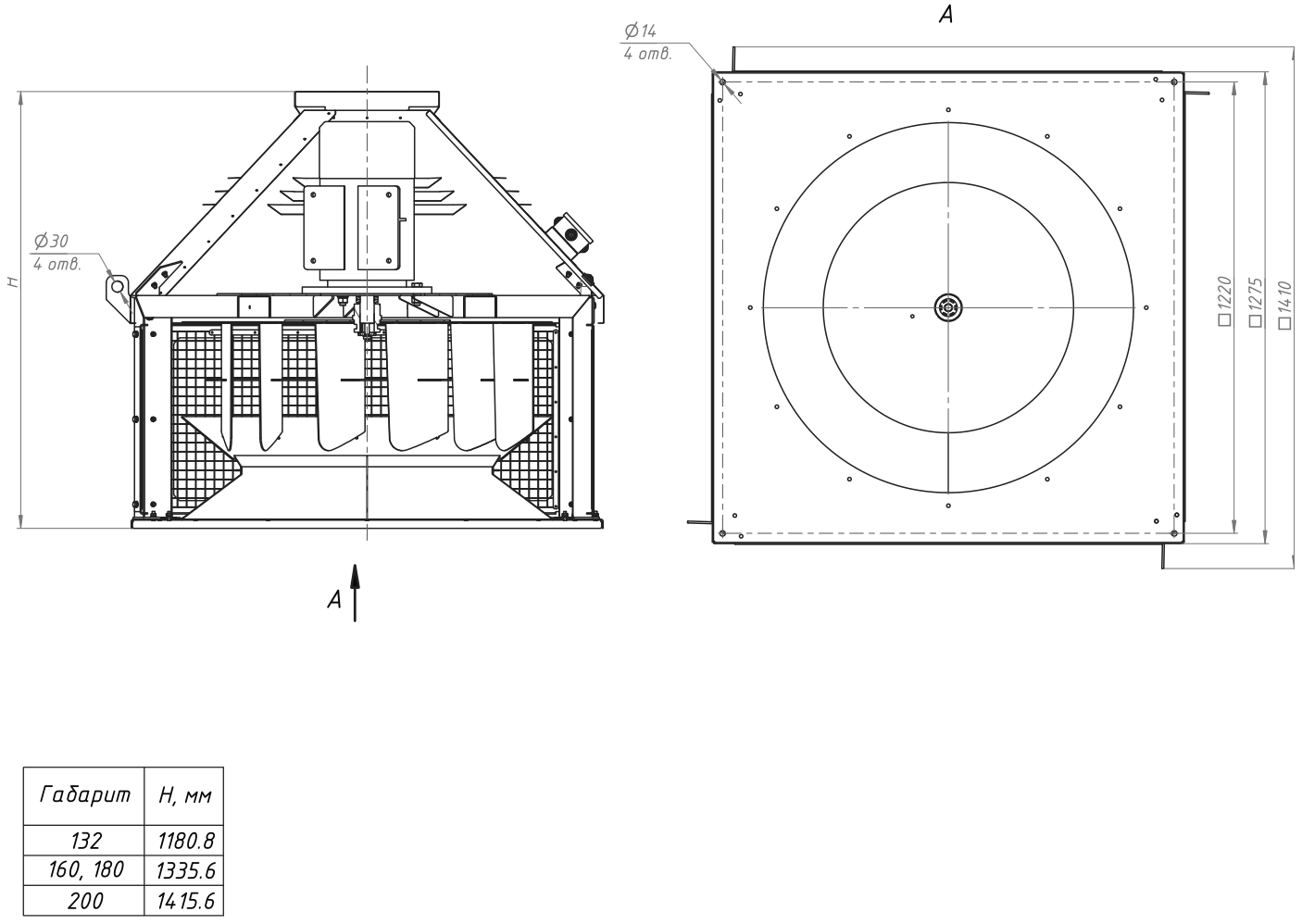

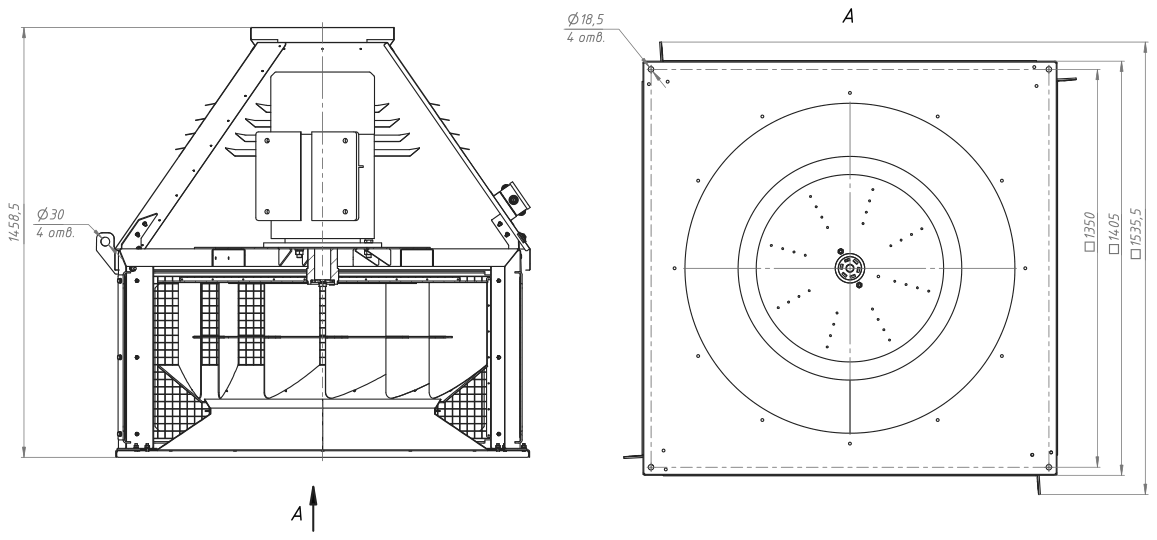

ВКР 3,15 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 4 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 3,55 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 5,6 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 7,1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 6,3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 9 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 8 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 10 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 12,5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКР 11,2 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореВентилятор в сборе с электродвигателем и защитным зонтом
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
