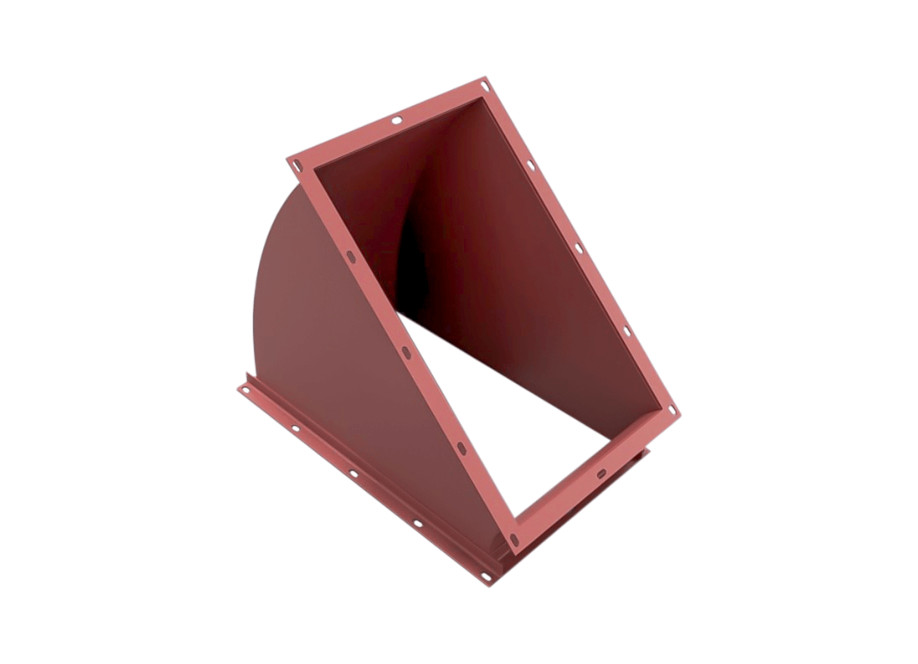

Отвод 45° прямоугольный сварной из чёрной стали

Отвод 45° прямоугольный сварной из чёрной стали — сварное изделие для систем дымоудаления и вентиляции с высокой температурой среды. Изготавливаем по размерам проекта, срок — от 3 рабочих дней.

Конструкция и материалы

• Материал — холоднокатаная листовая сталь (чёрная), толщина 1,0 / 1,2 / 1,5 / 2,0 мм, по проекту до 3,0 мм.
• Швы — сплошная сварка: продольный шов участка и швы присоединения фланцев, без фальцев и герметиков.
• Соединение — фланцевое: фланец из уголка 25×25…40×40 мм приварен к корпусу, под болты М8/М10.
• Покрытие — грунт ГФ-021 (красно-коричневый) по умолчанию; по заказу — огнезащитный или антикоррозийный состав, порошковая окраска.

Что это даёт

Где применяется

• Системы вытяжной противодымной вентиляции (дымоудаление из коридоров, холлов, парковок).
• Воздуховоды и дымоходы котельных, печных и литейных цехов, сушильных камер.
• Вентиляция помещений категорий А и Б, транзитные участки через пожарные отсеки.
• Промышленные вытяжки с высокой температурой или абразивной средой: окрасочные, кузнечные, сварочные посты.

Как подобрать и смонтировать

• Сечение и толщину стали берите из проекта: для дымоудаления по СП 7.13130 обычно 1,0–1,2 мм, для транзитных участков и агрессивных сред — 1,5–2,0 мм.
• Проверьте предел огнестойкости в задании: сварной воздуховод без покрытия — EI 15…30, нужные EI 30/60/120 достигаются огнезащитным покрытием или обёрткой.
• Фланцы соединяются болтами через прокладку из негорючего материала (асбестовый или базальтовый шнур, термостойкий герметик).
• Крепление — к несущим конструкциям хомутами и траверсами с шагом не более 3 м для прямоугольных и 4 м для круглых участков.
• Укажите в заказе сечение, толщину стали, длину, тип фланца и покрытие — изготовим по вашим размерам.

Технические характеристики

Важно знать

Подбор и заказ. Пришлите спецификацию с размерами, толщиной стали и количеством — посчитаем в течение рабочего дня, изготовим под проект.
