Технические данные
Характеристики
ПитаниеAC/DC 24 В
Площадь заслонкидо 1,2 м²
Всп. переключателинет
Возврат при отказе питанияконденсатор (электронный возврат)
Время хода4 с / 90°
Управлениеоткр/закр
Крутящий момент6 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияNKQ
ПроизводительBelimo
Подробно
Описание

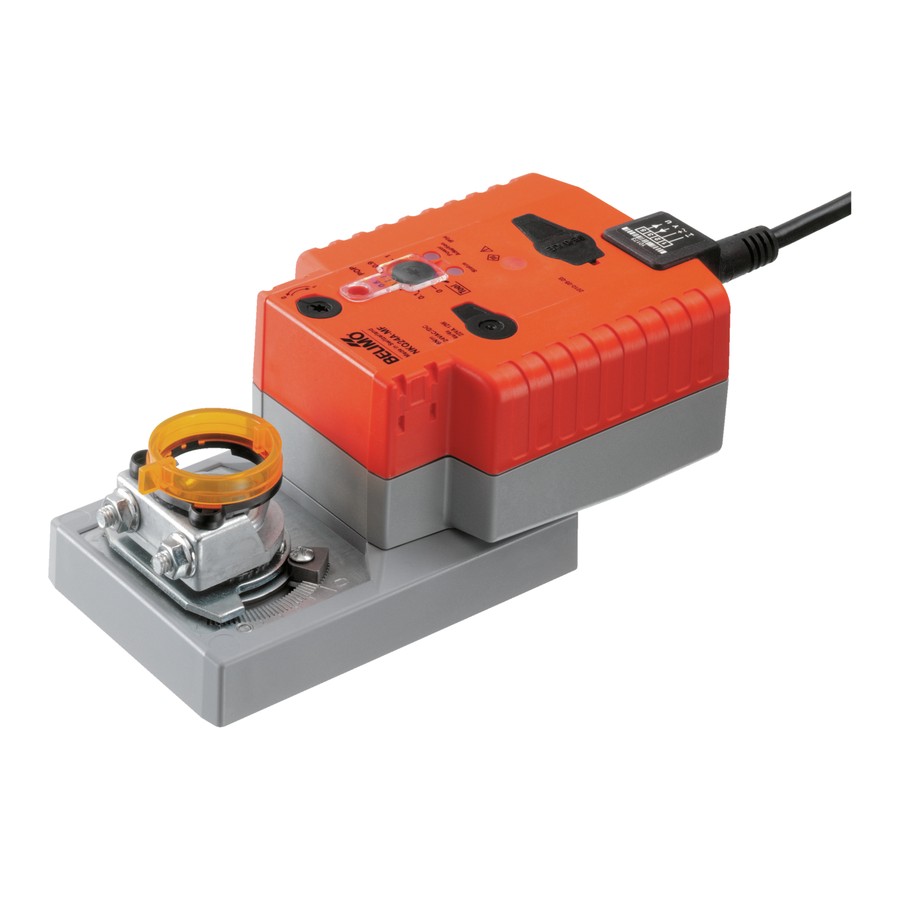

Электропривод Belimo NKQ24A-1 (6 Н·м) — привод заслонки с конденсатором для возврата в безопасное положение. Крутящий момент 6 Н·м, площадь заслонки до 1,2 м². Питание AC/DC 24 В, управление: откр/закр. Возврат в безопасное положение — конденсатор (электронный возврат).
Крутящий момент6 Н·м
ПитаниеAC/DC 24 В
Управлениеоткр/закр
Время хода4 с / 90°
Возврат при отказе питанияконденсатор (электронный возврат)
Всп. переключателинет
Площадь заслонкидо 1,2 м²
Степень защитыIP54
Как работает
Вместо пружины в приводе стоят конденсаторы: после подачи питания они заряжаются, и при отказе сети запасённая энергия возвращает заслонку в безопасное положение электродвигателем. В отличие от пружинного привода положение возврата настраивается ручкой POP от 0 до 100 % и не требует переориентации корпуса.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Состояние при поставкеКонденсаторы поставляются разряженными: после подачи питания привод выполняет предварительную зарядку и только затем принимает команды.

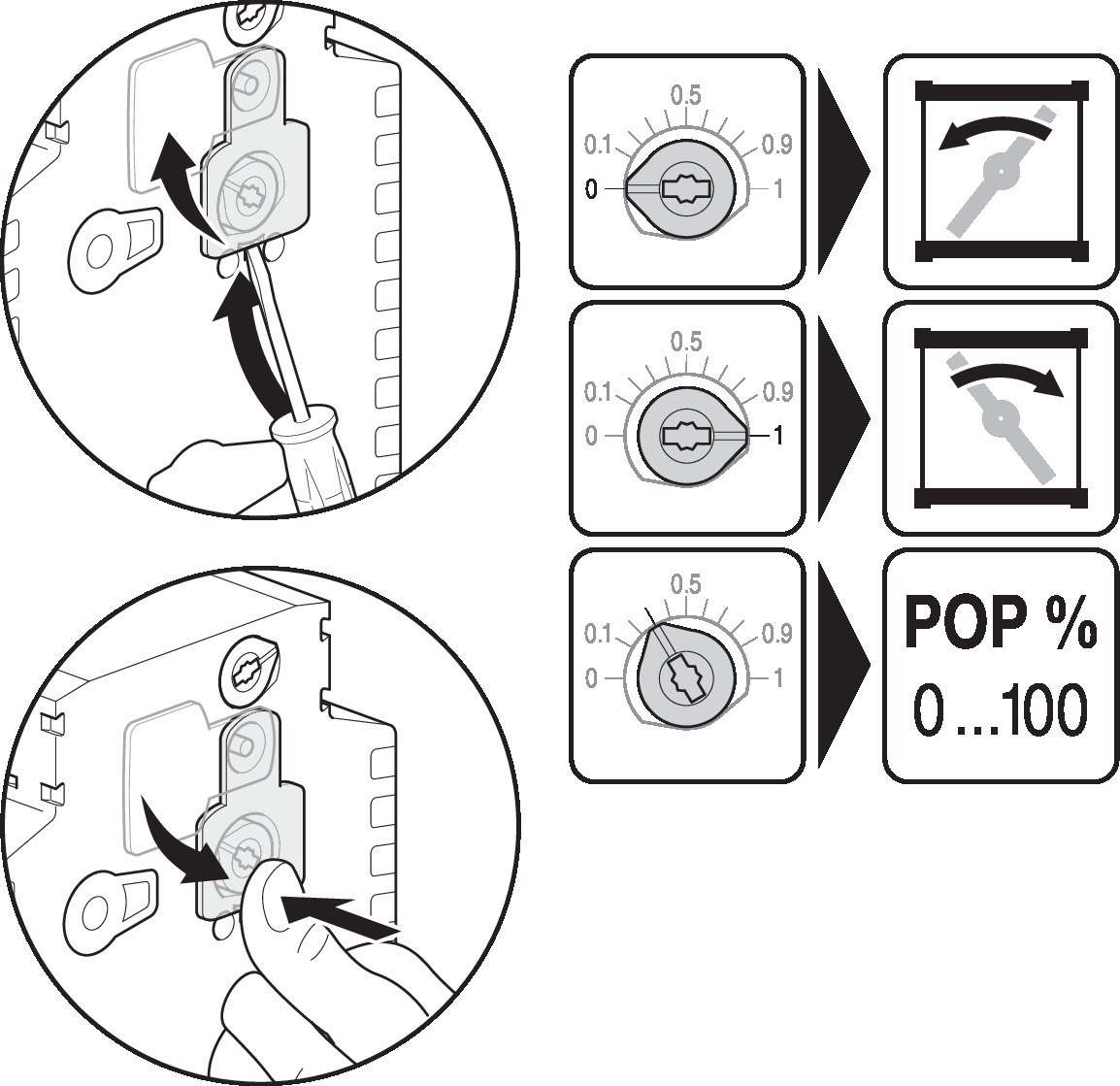

Настройка безопасного положения (POP)Положение, в которое привод уходит при пропадании питания, задаётся ручкой POP с шагом 10 %.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
11 Вт
Потребляемая мощность в покое
3 Вт
Расчётная мощность для выбора кабеля
22 В·А
Пусковой ток (Imax)
20,0 А при 5 мс
Подключение питания / управления
кабель 1 м, 3×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
6 Н·м
Установка безопасного положения
0…100 %, шаг 10 % (ручка POP в положении 0 — левый упор)
Время перекрытия провала питания (PF)
0 с
Направление движения
переключателем 0 (ccw rotation) / 1 (cw rotation)
Направление возврата
переключателем 0…100%
Ручное управление
кнопкой
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
4 с / 90°
Время возврата в безопасное положение
4 с / 90°
Уровень звуковой мощности, двигатель
60 дБ(А)
Уровень звуковой мощности при возврате
60 дБ(А)
Механическое присоединение
универсальный захват вала 8…26,7 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия
Type 1.AA
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,1 кг
Чертёж и схемы подключения

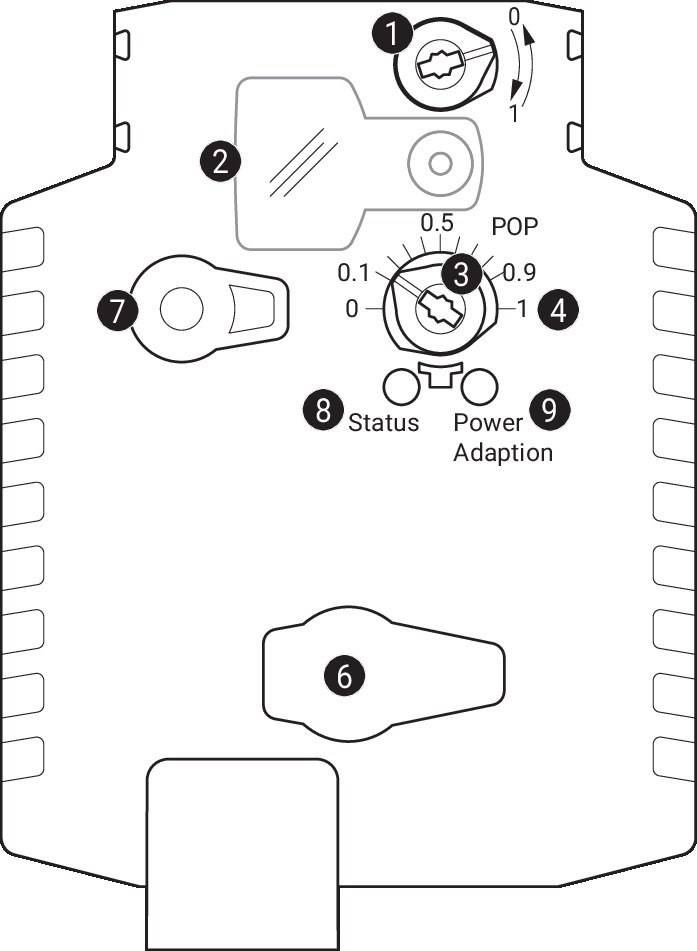

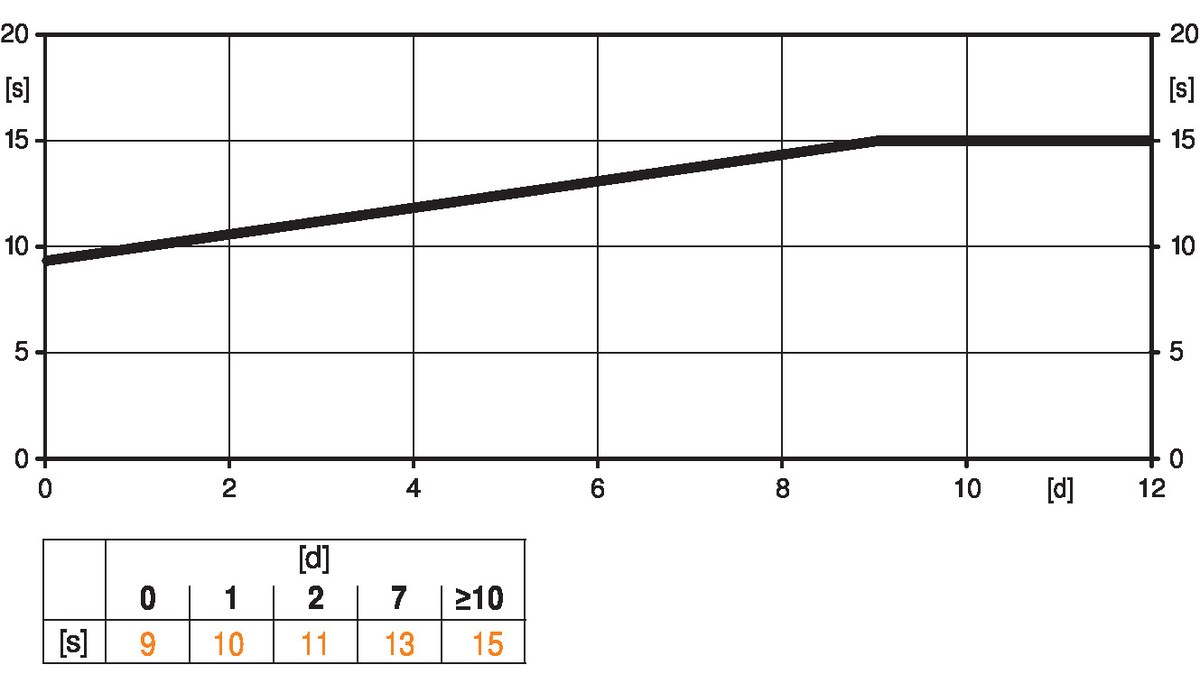

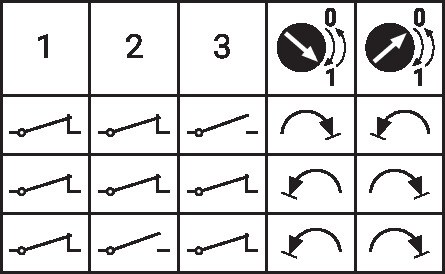

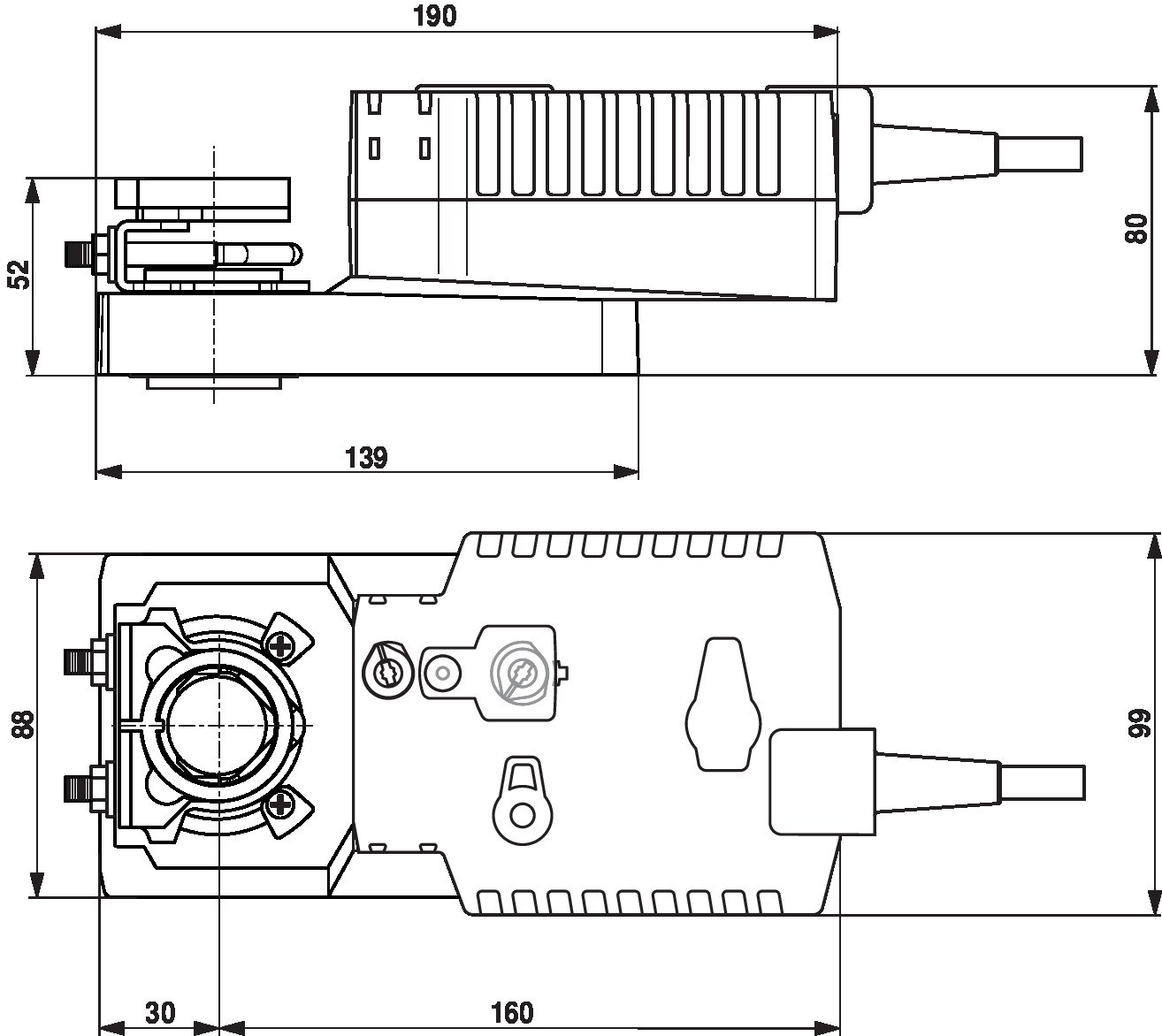

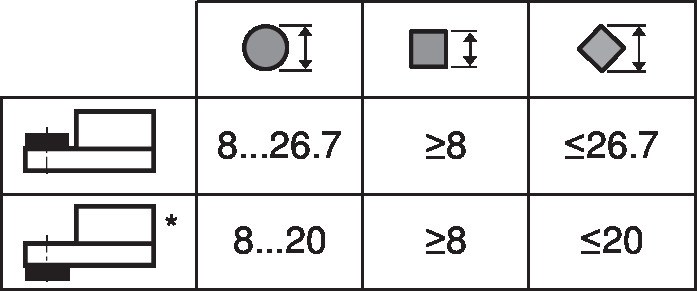

Габаритный чертёж, ммВремя предварительной зарядкиСхема подключенияУстановка безопасного положения (POP)Органы управления и индикацияДлина валаДиапазон захвата вала
Где применяется
заслонки наружного воздуха, где пружинный привод не помещается или нужна настройка положения возврата
системы, где требуется тихий возврат без удара пружины
крупные заслонки с моментом до 40 Н·м
Как подобрать и смонтировать
Момент. 6 Н·м хватает на заслонку площадью примерно до 1,2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр.
Вал. универсальный захват вала 8…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Задаётся ручкой POP 0…100 %; после включения питания дождитесь окончания зарядки конденсаторов.
Аксессуары
Наименование
Тип
Монтажный комплект для рычажной передачи, плоская установка
ZG-NMA
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
