Электропривод Belimo LM230A (5 Н·м)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: LM230A

Техническое описание Belimo (PDF, рус.)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Электропривод Belimo LM230A (5 Н·м) — привод воздушной заслонки без возвратной пружины, 5 Н·м, питание AC 100…240 В, управление откр/закр, 3-позиционное.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Питание AC 100…240 В

Площадь заслонки до 1 м²

Всп. переключатели нет

Возврат при отказе питания нет

Время хода 150 с / 90°

Управление откр/закр, 3-позиционное

Крутящий момент 5 Н·м

Назначение Для воздушных клапанов

Тип привода поворотный

Серия LM

Производитель Belimo

Подробно

Описание

Электропривод Belimo LM230A (5 Н·м) — привод воздушной заслонки без возвратной пружины. Крутящий момент 5 Н·м, площадь заслонки до 1 м². Питание AC 100…240 В, управление: откр/закр, 3-позиционное.

Крутящий момент5 Н·м

ПитаниеAC 100…240 В

Управлениеоткр/закр, 3-позиционное

Время хода150 с / 90°

Возврат при отказе питаниянет, положение удерживается редуктором

Всп. переключателинет

Площадь заслонкидо 1 м²

Степень защитыIP54

Как работает

Электродвигатель через редуктор поворачивает вал заслонки на угол до 95°; при снятии питания положение удерживается самотормозящимся редуктором, возврата в исходное положение нет. Поэтому такие приводы ставят на регулирующие и запорные заслонки внутри системы, где отказ питания не создаёт аварии.

Что это даёт

Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.

Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.

Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.

Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.

Технические характеристики

Электрические параметры
Номинальное напряжение	AC 100…240 В
Частота питания	50/60 Гц
Диапазон напряжения	AC 85…265 В
Потребляемая мощность в работе	1,5 Вт
Потребляемая мощность в покое	0,5 Вт
Расчётная мощность для выбора кабеля	3,5 В·А
Подключение питания / управления	кабель 1 м, 3×0,75 мм²
Параллельная работа	да (с учётом данных производительности)

Функциональные параметры
Крутящий момент двигателя	5 Н·м
Направление движения	переключателем 0 (ccw rotation) / 1 (cw rotation)
Ручное управление	кнопкой, с фиксацией
Угол поворота	макс. 95°
Угол поворота, примечание	ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя	150 с / 90°
Уровень звуковой мощности, двигатель	35 дБ(А)
Механическое присоединение	универсальный захват вала 6…20 мм
Индикация положения	механический, съёмный указатель

Безопасность и условия эксплуатации
Класс защиты IEC/EN	II, усиленная изоляция
Класс защиты UL	II, усиленная изоляция
Степень защиты IEC/EN	IP54
Степень защиты NEMA/UL	NEMA 2
Корпус (UL)	UL Enclosure Type 2
ЭМС	CE по 2014/30/EU
Директива по низковольтному оборудованию	CE по 2014/35/EU
Сертификация IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL	cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания	по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия	Type 1
Импульсное напряжение питания / управления	2,5 кВ
Степень загрязнения	3
Влажность окружающей среды	макс. 95 % отн., без конденсации
Температура окружающей среды	-30…50°C
Температура хранения	-40…80°C
Обслуживание	не требует обслуживания

Масса
Масса	0,46 кг

Чертёж и схемы подключения

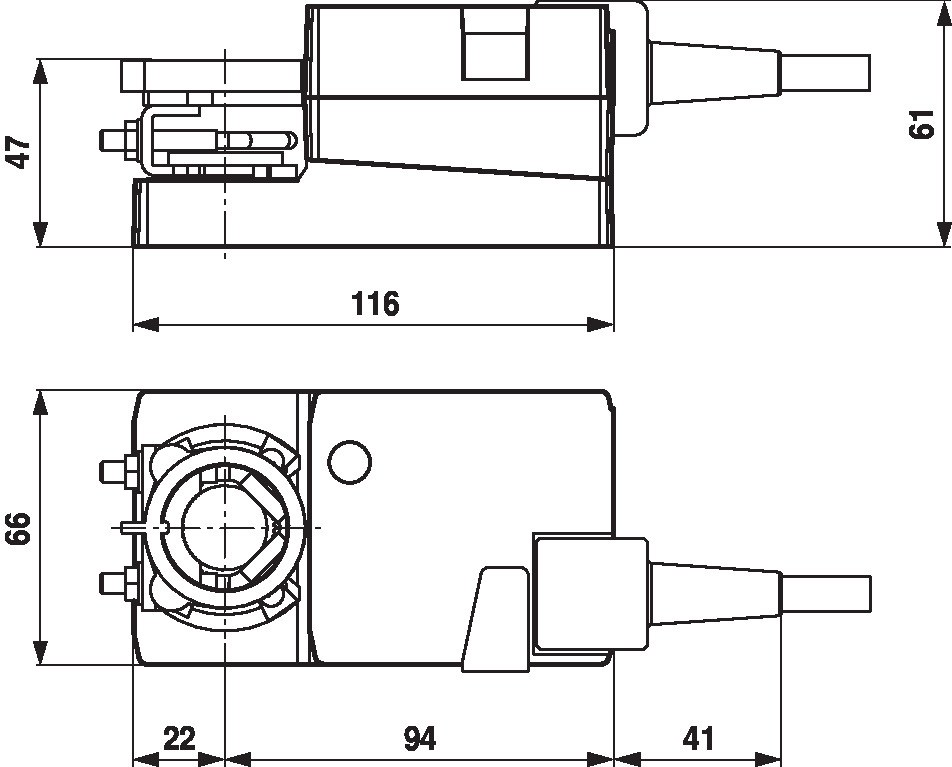

Габаритный чертёж Belimo LM230A — Габаритный чертёж, мм

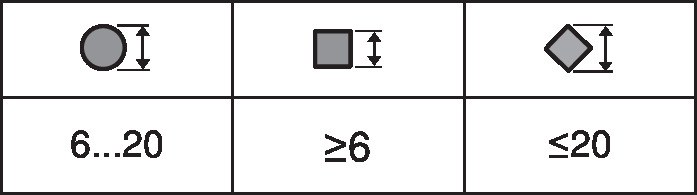

LM230A — Диапазон захвата вала — Диапазон захвата вала

LM230A — Длина шпинделя — Длина шпинделя

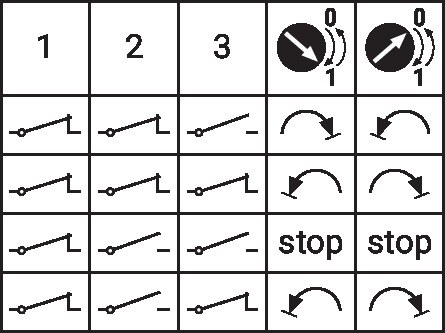

LM230A — Схема подключения — Схема подключения

Где применяется

регулирующие и запорные заслонки приточных и вытяжных установок
смесительные и рециркуляционные камеры
зональные заслонки систем с переменным расходом

Как подобрать и смонтировать

Момент. 5 Н·м хватает на заслонку площадью примерно до 1 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC 100…240 В. Подключается к сети напрямую, отдельный источник не нужен.
Управление. откр/закр, 3-позиционное.
Вал. универсальный захват вала 6…20 мм. Проверьте размер и длину посадочной части вала заслонки.

Аксессуары

Наименование	Тип
Удлинитель вала 170 мм ø10 мм для вала заслонки ø6…16 мм	AV6-20

Важно знать

Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.

Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
